GN 9054 Indicadores de posición 5 dígitos, electrónico, pantalla LCD

Foto

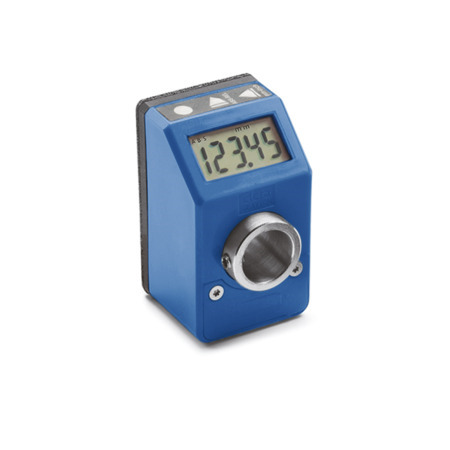

GN 9054 Indicadores de posición, 5 dígitos, electrónico, pantalla LCD Color: GR - Gris, RAL 7035
ELESA original design
code: DD51-E
Color: GR - Gris, RAL 7035
GN 9054 Indicadores de posición, 5 dígitos, electrónico, pantalla LCD Color: GR - Gris, RAL 7035 GN 9054 Indicadores de posición, 5 dígitos, electrónico, pantalla LCD Color: OR - Naranja, RAL 2004

Descripción del producto

Información

Los indicadores de posición electrónicos GN 9054 con pantalla LCD son extremadamente versátiles, siendo posible seleccionar prácticamente cualquier opción de contador directamente en el dispositivo por medio de las teclas. Una batería de larga vida útil suministra la alimentación necesaria para la pantalla.

Los indicadores están directamente sujetos al eje mediante su eje hueco, y el limitador de par determina la posición de montaje. Montados de esta forma, los indicadores detectan el movimiento giratorio del eje y muestran el valor oportuno en la pantalla.

Ambas secciones de la carcasa están soldadas por ultrasonidos, lo que hace que la carcasa sea especialmente hermética, estable y compacta.

El sello de gomaespuma evita la transmisión de vibraciones y actúa también como elemento de estanquidad.

Especificación

Casquillo
Plástico (Poliamida PA)

  • Naranja, RAL 2004OROR
  • Gris, RAL 7035GRGR
  • resistente a temperaturas de hasta 50 °C
  • resistente a aceites y disolventes

Pantalla LCD
5 dígitos y caracteres especiales


Eje hueco
Acero inoxidable AISI 304


Sellado
Junta tórica
Caucho NBR (Perbunan®)
(únicamente para n.º identificación 2)


RoHS

Bajo pedido

Casquillo
Plástico (Poliamida PA)
gris oscuro, RAL 7021

Dibujo técnico

3D
Ocultar dibujo técnico
GN 9054 Indicadores de posición, 5 dígitos, electrónico, pantalla LCD Esquema

Opciones del artículo / Tabla

N.º de identificación

1Clase de protección IP 65
2Clase de protección IP 67

Estructura y precio

Abrir el configurador 3D
N.º de identificación


Color
GR
OR

Principio de funcionamiento

Los indicadores de posición electrónicos GN 9053 / GN 9054 son muy similares a los indicadores de posición mecánicos GN 953 / GN 954 / GN 955 en lo que respecta a la instalación y las dimensiones exteriores y normalmente pueden sustituirlos.
La clase de protección IP 65 o IP 67 de la carcasa permite utilizarlos en zonas húmedas, incluso en contacto directo con corrientes de agua.
La medición de las rotaciones del husillo se realiza directamente, electrónicamente y sin contacto. La energía necesaria la suministra una batería de litio con una vida útil de 5 u 8 años que se puede sustituir fácilmente.
La ventaja especial del indicador de posición electrónico es su capacidad de programación. Casi cualquier opción de conteo deseada se puede configurar directamente en el dispositivo usando los botones de función.

Drawing Operating principle GN 9053 GN 9054

Con 3 o 4 botones de función, es posible:
--Cambiar entre los modos de medición incremental y absoluto
--Cambiar la unidad de medida (mm, pulgadas o grados)
--Restablecer el contador o establecer un valor de compensación
--Cambiar la visualización después de una rotación del eje y configurar la resolución, en otras palabras, el número de cifras decimales mostradas
--Establecer el sentido de giro / de conteo
--Ajustar la orientación de la pantalla (según la posición de instalación) y la velocidad máxima de rotación

Instrucciones de instalación

MD9054_MT-46544-0

Antes de instalar el indicador de posición, debe perforarse un orificio para el punto de contacto de limitación del par, tal como se muestra en el plano adyacente.
Con los casquillos adaptadores de montaje GN 952.1, el eje hueco (con orificio 14 H7) del indicador de posición se puede adaptar para encajar en el husillo.
Si al mismo tiempo que una reducción en el diámetro del eje hueco se desea montar un pomo giratorio, hay
disponibles pomos giratorios GN 957, los cuales combinan ambas funciones en un solo componente (no se requieren casquillos adaptadores).
El indicador de posición está montado con el punto de contacto de limitación de par
insertado en el orificio, para estabilizar el alojamiento en su sitio. El eje hueco está montado en el husillo y se sujeta con el espárrago roscado.
Con placas de sujeción GN 9054.6, los husillos pueden sujetarse y fijarse después del ajuste.

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
134,52
más IVA 25,56 €
bruto 160,08 €
En stock
ELESA Code: CE.99001
Descripción: DD51-E-SST-IP65-C3
Peso: 0,067 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
