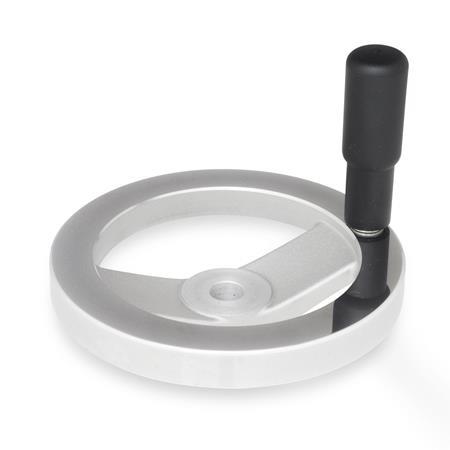

GN 322 Volantes de radios Aluminio, al natural, corona pulida

Volantes de radios GN 322: Aluminio, al natural, corona pulida

Código de orificio: B - sin chavetero
Tipo: R - con manilla giratoria

Chaveteros P9 DIN 6885-1 Orificios cruzados GN 110 (pedido especial) Tolerancias fundamentales ISO

Descripción del producto

Los volantes de banda diametral GN 322 se utilizan para realizar ajustes o accionar mecanismos.

El tipo R transmite los movimientos rápidos de ajuste a través de la empuñadura giratoria con desacoplamiento. La empuñadura giratoria puede sujetarse con firmeza y seguridad mientras se acciona.

Para un ajuste preciso, la fuerza aplicada a mano se transmite a través de la corona.

Los volantes de banda diametral también pueden pedirse con orificios cruzados GN 110.

Especificación

Cuerpo del volante
Aluminio

Cubo mecanizado
Corona
- torneada por todas las caras
- pulida a espejo
- Desviación de concentricidad y planitud < 0,4
cuerpo no mecanizado granallado

Manilla giratoria GN 798
Plástico, poliamida (PA)

negro, mate
Eje, acero
Zincado, pasivado azul

RoHS

Accesorio

Arandelas avellanadas GN 184 (para fijación axial)

GN 322 Volantes de radios, aluminio, al natural, corona pulida Esquema

Ocultar dibujo técnico

GN 322 Volantes de radios, aluminio, al natural, corona pulida Esquema

Opciones del artículo / Tabla

Código de orificio

B	sin chavetero
K	con chavetero DIN 6885-1 P9

Tipo

A	sin manilla
R	con manilla giratoria

Mostrar / ocultar columnas

d₁	d₂ H7 Orificio		b	d₃	l₁	l₂	l₃	r	Ø Manilla GN 798

125	12	14	15	31	18	33	61,5	54	22
140	14	16	16,5	36	19	36	76,5	61	24
160	14	16	18	36	20	39	76,5	71	24
200	18	20	20,5	42	24	45	86,5	89	25
250	22	26	23	48	28	51	86,5	113	25

Estructura y precio

GN 110 Orificios pasantes (pedido especial)

f8ca6d28-dd73-48fa-98c4-bb48305c7686

Mostrar / ocultar columnas

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La conexión entre el elemento de maniobra y el eje suele consistir en un pasador transversal o un pasador roscado.
Como resultado, el usuario debe afrontar costes relativamente altos, ya que los elementos operativos no suelen presentar orificios pasantes.
Los componentes con orificios pasantes según GN 110 no solo se ofrecen a precios muy competitivos, sino que además ahorran trabajo de diseño innecesario al fabricante. La forma geométrica de algunos de los elementos operativos, sin embargo, no se presta a modificación para este estándar concreto.
El orificio para pasador d₂ H11 está taladrado para adaptarse a los pasadores de resorte.

El orificio pasante GN 110 se debe pedir como un elemento separado en la cesta de la compra, paso 1, en el campo Nota.
Cómo pedir: Volante DIN 950-GG-160-B14-A con orificio pasante GN 110-QE

6df6d732-25ae-4db8-8ad2-f11ca730e67b

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

28,03 €

más IVA 5,33 €
bruto 33,36 €

En stock

Incl. recargos del material: 0,43 €

Los recargos del material ya están incluidos en el precio.

Peso: 0,396 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Número del arancel aduanero

84879090

Tome nota de nuestros descuentos por cantidad.

Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €

Cantidad

Crear lista de proyectos

Guardar como favorito

Datos CAD

Otros formatos de datos

Acerca las descargas de datos CAD

¿No ha encontrado el producto deseado?
