GN 322 Käsipyörät Alumiini, sileä, vanne kiillotettu

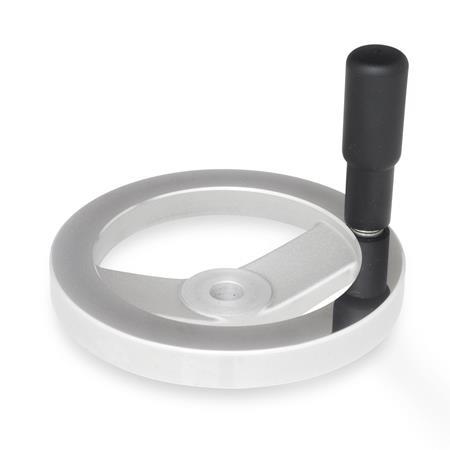

Käsipyörät GN 322: Alumiini, sileä, vanne kiillotettu

Porakoodi: B - ilman uraa
Tyyppi: R - pyörivällä kahvalla

Ura P9 DIN 6885-1 Ristikkäisreiät GN 110 (erityistilaus) ISO-perustoleranssit

Tuotteen kuvaus

Käsipyöriä GN 322 käytetään säätöjen tekemiseen tai käyttömekanismeissa.

Tyyppi R välittää nopeita säätöliikkeitä ergonomisesti pyörivän irrotettavan kahvan avulla. Pyörivää kahvaa antaa tukevan ja turvallisen otteen kampeamisen aikana.

Tarkkoja säätöjä varten voiva välittyy kehän kautta.

Käsipyörät voi tilata myös ristikkäisrei´illä GN 110.

Tekninen eritelmä

Pyörän runko
Alumiini

Keskiö koneistettu
Vanne
- samankeskinen ja kohtisuorassa reikään
- voimakkaasti kiillotettu
- Radiaalinen ja aksiaalinen heitto < 0,4
Koneistamaton runko, sinkopuhdistettu

Pyörivä kahva GN 798
Muovi, polyamidi (PA)

musta, matta
Kara terästä
sinkitty, sinipassivoitu

RoHS

Lisävaruste

Aluslevyt upotuksella GN 184 (aksiaaliseen kiinnitykseen)

GN 322 Käsipyörät, alumiini, sileä, vanne kiillotettu luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Porakoodi

B	ilman uraa
K	uralla DIN 6885-1 P9

Tyyppi

A	ilman kahvaa
R	pyörivällä kahvalla

Näytä / piilota sarakkeet

d₁	d₂ H7 Reikä		b	d₃	l₁	l₂	l₃	r	Ø Kahva GN 798

125	12	14	15	31	18	33	61,5	54	22
140	14	16	16,5	36	19	36	76,5	61	24
160	14	16	18	36	20	39	76,5	71	24
200	18	20	20,5	42	24	45	86,5	89	25
250	22	26	23	48	28	51	86,5	113	25

Koonti ja hinta

GN 110 Ristikkäisreiät (erityistilaus)

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Toimintaelementin ja akselin välinen liitäntä on usein ristitappi tai vaarnaruuvi.
Tämän johdosta käyttäjälle aiheutuu suhteellisen suuret kustannukset, sillä ristikkäisreikiä ei yleensä ole valmiina saatavissa toimintaelementeissä.
GN 110 -tuotteelle tarjolla olevat ristikkäisrei’illä varustetut komponentit ovat hinnaltaan varsin kilpailukykyisiä, ja lisäksi ne säästävät valmistajalta tarpeetonta piirustustyötä. Joidenkin toimintaelementtien geometrinen muoto ei kuitenkaan sovellu tämän kyseisen standardin muutoksiin.
Tapin reikä d₂ H11 porataan jousitapille sopivaksi.

Ristikkäisreiällä varustettu GN 110 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Käsipyörä DIN 950-GG-160-B14-A ristireikäisellä GN 110-QE

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

28,03 €

plus ALV 5,33 €
brutto 33,36 €

Varastossa

sis. materiaaliveloituksen: 0,43 €

Materiaaliveloitus sisältyy jo hintaan.

Paino: 0,396 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

84879090
