GN 422 Empuñaduras de estribo Zamac, con interruptor eléctrico / con luz indicadora, con 1 elemento de funcionamiento

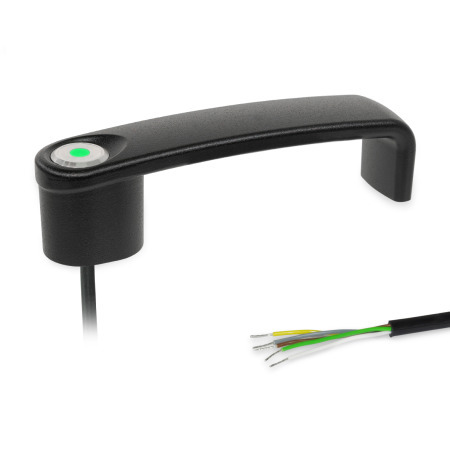

Empuñaduras de estribo GN 422: Zamac, con interruptor eléctrico / con luz indicadora, con 1 elemento de funcionamiento
Elemento de funcionamiento 1: LK - Luz indicadora LED, rojo / verde (bicolor) (sin función de interruptor)
Tipo de conexión: K2 - Cable, extremo abierto, 2 m
Acabado: SW - negro, RAL 9005, acabado texturado
con-sello-IF-Award
Instrucciones de funcionamiento GN 422 Características del plástico

Descripción del producto

Las asas en U GN 422 se utilizan para accionar cubiertas y puertas. Los botones integrados en el asa pueden enviar señales eléctricas de control, y los LED pueden indicar el estado de un control de máquina, por ejemplo.

El asa está disponible con 1 o 2 elementos de función. El LED se enciende en rojo o verde dependiendo de la polaridad las conexiones.

Hay empuñaduras de estribo complementarias sin función de interruptor disponibles como GN 422.1.

Especificación

Empuñadura
Zamac
con revestimiento de plástico

  • negro, RAL 9005, acabado texturadoSWSW
  • plateado, RAL 9006, acabado texturadoSRSR

Pulsador / Carcasa de luz indicadora
Acero inoxidable AISI 304

Cable (cubierta exterior)
Poliuretano (PUR)
negro

Guía de luz
Plástico
Policarbonato transparente (PC)

RoHS

Accesorio

GN 330 Cables con acoplamiento de conexión (5 polos, 5 ó 10 metros de longitud)

GN 422 Empuñaduras de estribo, zamac, con interruptor eléctrico / con luz indicadora, con 1 elemento de funcionamiento Esquema
Ocultar dibujo técnico
GN 422 Empuñaduras de estribo, zamac, con interruptor eléctrico / con luz indicadora, con 1 elemento de funcionamiento Esquema

Opciones del artículo / Tabla

Elemento de funcionamiento 1

LKLuz indicadora LED, rojo / verde (bicolor) (sin función de interruptor)
RKBotón, cierre, con LED, rojo / verde (bicolor)
ROBotón, cierre, sin LED
TKBotón, con LED, rojo / verde (bicolor)
TOBotón sin LED

Tipo de conexión

K2Cable, extremo abierto, 2 m
K5Cable, extremo abierto, 5 m
S025Cable con enchufe, 0,25 m
Mostrar / ocultar columnas
badhl1l2l3t
3310,2M 644117158105,512

Estructura y precio
Longitud b
Elemento de funcionamiento 1





Tipo de conexión



Acabado
plateado
negro
Especificaciones

Longitud b
Elemento de funcionamiento 1





Tipo de conexión



Acabado
plateado
negro

Propiedades eléctricas y mecánicas

Botón
Contactos
Material del contacto
Tensiones de conmutación

Corriente de conmutación
durabilidad mec.
durabilidad eléc.


Contacto inversor, contacto de escape
Aleación de plata
máx. 125 V (conector)
máx. 240 V (cable)
máx. 3 A
106 ciclos de conmutación
50 000 ciclos de conmutación (bajo plena carga)

 441a8539-47ac-430e-a1f9-11050bb03d8f

Luz indicadora LED /
Iluminación de anillo LED
Tensión de trabajo /
Corriente de trabajo
bicolor (rojo / verde)



24 V DC ± 10 % / 7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Categoría de uso
(botón)

AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0,7 A
AC 15: 110 V AC / 1 A / DC 13: 110 V DC - 0,2 A
AC 15: 220 V AC / 0,5 A / DC 13: 220 V DC / 0,1 A

según IEC 60947-5-1

AC: 120 V AC / 5 A / DC: 12 V DC / 1A
AC: 240 V AC / 3 A

según UL 508

Tipo de conexión
Cable con enchufe (S025)


Conector de 5 pines de M12x1 con cable de PUR de 0,25m

 fcd3569a-e472-4916-af30-ee6625fd9588

Homologaciones,
declaraciones de conformidad
Declaración CE

 3e29142e-6524-4b60-afcc-da6bf1c22ab6

Orificios de montaje
3e3db03e-49f9-453d-8500-21a5c996b2c8

Los orificios deben estar libres de rebabas para evitar cualquier daño al cable.

Información de seguridad

Durante la instalación, el funcionamiento inicial y el uso debe observarse la información contenida en las instrucciones de uso. Estas se encuentran junto al producto o se proporcionan en formato digital en la página del producto, en ganternorm.com.

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
75,29 €
más IVA 14,31 €
bruto 89,60 €
Incl. recargos del material: 0,92 €
Los recargos del material ya están incluidos en el precio.
Peso: 0,582 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
85365007
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
