GN 422 U-kahvat Sinkkivalu, virrankytkentätoiminnolla / ilmaisinvalolla, Yksitoiminen elementti

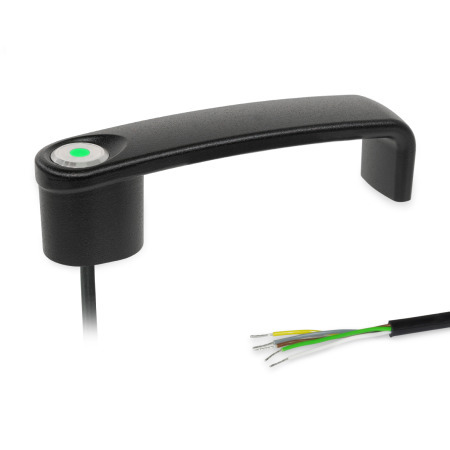

U-kahvat GN 422: Sinkkivalu, virrankytkentätoiminnolla / ilmaisinvalolla, Yksitoiminen elementti
Toiminnallinen elementti 1: LK - Ilmaisinvalo LED, punainen / vihreä (kaksivärinen) (Ilman kytkentätoimintoa)
Kytkentätyyppi: K2 - Kaapeli avoin pää, 2 m
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely
IF-palkintokuvakkeella
Käyttööhjeet GN 422 Muovin ominaisuudet

Tuotteen kuvaus

U-kahvat GN 422 kansien ja ovien avaamiseen. Kahvaan integroidut painikkeet voivat lähettää sähköisen ohjaussignaalin, ja LED-valot voivat osoittaa esimerkiksi koneen tilan.

Kahva on saatavana yksi- tai kaksitoimisilla elementeillä LED-valo syttyy punaisena tai vihreänä riippuen liitäntöjen napaisuudesta.

Täydentävät U-kahvat ilman kytkentätoimintoa ovat saatavissa numerolla GN 422.1.

Tekninen eritelmä

Kahva
Sinkkivalu
muovipinnoitettu

  • musta, RAL 9005, teksturoitu viimeistelySWSW
  • hopea, RAL 9006, teksturoitu viimeistelySRSR

Painike / Ilmaisinvalon kotelo
Ruostumaton teräs AISI 304

Kaapeli (ulkokuori)
Polyuretaani (PUR)
musta

Valo-ohjain
Muovi
kristallinkirkas polykarbonaatti (PC)

RoHS

Lisävaruste

GN 330 Kaapelit, joissa liitin (5-napainen, 5 tai 10 metriä pitkä)

GN 422 U-kahvat, sinkkivalu, virrankytkentätoiminnolla / ilmaisinvalolla, Yksitoiminen elementti luonnos
Piilota tekninen piirros
GN 422 U-kahvat, sinkkivalu, virrankytkentätoiminnolla / ilmaisinvalolla, Yksitoiminen elementti luonnos

Tuotevaihtoehdot / Taulukko

Toiminnallinen elementti 1

LKIlmaisinvalo LED, punainen / vihreä (kaksivärinen) (Ilman kytkentätoimintoa)
RKSalpauspainike LED-valolla punainen / vihreä (kaksivärinen)
ROSalpauspainike ilman LED-valoa
TKPainike ilman LED-valoa, punainen / vihreä (kaksivärinen)
TOPainike ilman LED-valoa

Kytkentätyyppi

K2Kaapeli avoin pää, 2 m
K5Kaapeli suljettu pää, 5 m
S025Kaapeli pistokkeella, 0,25 m
Näytä / piilota sarakkeet
badhl1l2l3t
3310,2M 644117158105,512

Koonti ja hinta
Pituus b
Toiminnallinen elementti 1





Kytkentätyyppi



Pinta
hopea
musta
Eritelmät

Pituus b
Toiminnallinen elementti 1





Kytkentätyyppi



Pinta
hopea
musta

Sähkö- ja mekaaniset ominaisuudet

Painike
Koskettimet
Koskettimen materiaali
Kytkentäjännitteet

Kytkentävirta
mekaaninen käyttöikä
sähkökäyttöikä


Vaihtokosketin, pikakosketin
hopeaseos
maks. 125 V (pistoke)
maks. 240 V (kaapeli)
maks. 3 A
106 kytkentäsyklit
50 000 kytkentäsykliä (täydellä kuormalla)

 441a8539-47ac-430e-a1f9-11050bb03d8f

Ilmaisinvalo LED /
LED-rengasvalo
Käyttöjännite /
käyttövirta
kaksivärinen (punainen / vihreä)



24 V DC ± 10 % / 7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Käyttöluokka
(painike)

AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 A
AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A
AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A

IEC 60947-5-1:n mukaan

AC: 120 V AC / 5 A / DC: 12 V DC / 1 A
AC: 240 V AC / 3 A

UL 508:n mukaan

Kytkentätyyppi
Kaapeli pistokkeella (S025)


5-nastainen liitin M12x1, jossa PUR-kaapeli 0,25 m

 fcd3569a-e472-4916-af30-ee6625fd9588

Hyväksynnät,
vaatimustenvastaisuusvakuutukset
CE-merkintä

 3e29142e-6524-4b60-afcc-da6bf1c22ab6

Asennusreiät
3e3db03e-49f9-453d-8500-21a5c996b2c8

Reikien tulee olla puhtaita porauspurseista kaapelin vahingoittumisen välttämiseksi.

Turvallisuusohje

Asentamisen, käytön aloittamisen ja käytön aikana tulee noudattaa käyttöohjeiden tietoja. Ne toimitetaan tuotteen mukana tai digitaalisesti tuotesivulla osoitteessa ganternorm.com.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
75,29 €
plus ALV 14,31 €
brutto 89,60 €
sis. materiaaliveloituksen: 0,92 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,582 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
85365007
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
