GN 3310 Interruptores con pulsador luminoso

Foto

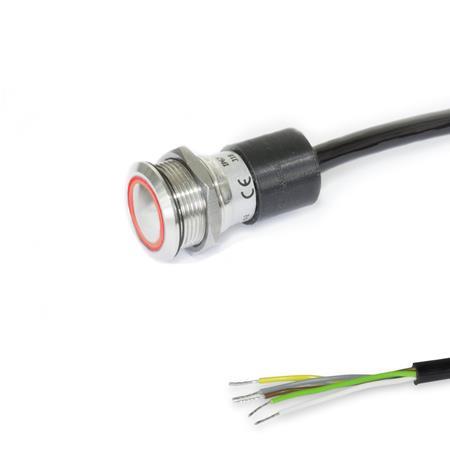

GN 3310 Interruptores con pulsador luminoso Iluminación: RG - rojo/verde (bicolor)
Tipo de conexión: K - Cable
Iluminación: RG - rojo/verde (bicolor)
Tipo de conexión: K - Cable
GN 3310 Interruptores con pulsador luminoso Iluminación: RG - rojo/verde (bicolor)
Tipo de conexión: K - Cable GN 3310 Interruptores con pulsador luminoso Iluminación: RG - rojo/verde (bicolor)
Tipo de conexión: KS - Conector

Descripción del producto

Información

Los interruptores GN 3310 con pulsador luminoso incorporan un contacto inversor y un anillo LED integrado.

Al pulsar el botón, se envía un impulso de control eléctrico que puede servir, por ejemplo, para desconectar una máquina, en función del cableado de los contactos (NC o NO).

Al margen de si se acciona el pulsador o no, el anillo LED integrado se ilumina en rojo o verde según la polaridad de las conexiones 1 y 2 del LED.

Especificación

Pulsador
Acero inoxidable AISI 304
Cable (cubierta exterior)
Poliuretano PUR
negro
Tuerca hexagonal
Acero inoxidable AISI 304

RoHS

Accesorio

Cables con acoplamiento de conexión M12x1 GN 330

Dibujo técnico

3D
Ocultar dibujo técnico
GN 3310 Interruptores con pulsador luminoso Esquema

Opciones del artículo / Tabla

Tipo de contacto

WContacto inversor

Iluminación

RGrojo/verde (bicolor)

N.º de identificación

2Pulsador redondeado

Tipo de conexión

KCable
KSConector
Mostrar / ocultar columnas
Longitud del cable l
en metros
Tipo de conexión K


Tipo de conexión KS
dTipo de conexión K

Tipo de conexión KS
A/F
250.256522

Estructura y precio

Abrir el configurador 3D
Tipo de contacto

Iluminación

N.º de identificación

Tipo de conexión


Longitud del cable l (tipo de conexión K)
Longitud del cable l (tipo de conexión KS)

Propiedades eléctricas y mecánicas

Botón
Contactos
Material del contacto
Tensiones de conmutación

Corriente de conmutación
durabilidad mec.
durabilidad eléc.


Contacto inversor, contacto de escape
Aleación de plata
máx. 125 V (conector)
máx. 240 V (cable)
máx. 3 A
106 ciclos de conmutación
50 000 ciclos de conmutación (bajo plena carga)

GN 422 Esquema 1


iluminación de anillo LED
Tensión de trabajo /
Corriente de trabajo
-bicolor (rojo / verde)




24 V DC ± 10 % / 7 mA

GN 422 Esquema 2

Categoría de uso (botón)

AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0,7 A
AC 15: 110 V AC / 1 A / DC 13: 110 V DC - 0,2 A
AC 15: 220 V AC / 0,5 A / DC 13: 220 V DC / 0,1 A

según IEC 60947-5-1

AC: 120 V AC / 5 A / DC: 12 V DC / 1A
AC: 240 V AC / 3 A

según UL 508

Tipo de conexión</>
Cable (K)
o
Conector (S)

Clase de protección



Cable de PUR con cables trenzados abiertos (2 m o 5 m)

conector de 5 pines de M12x1 con cable de PUR de 0,25 m

IP 67

GN 422 Belegung

Par de apriete

mín. 5 Nm / máx. 12 Nm

Recorte de montaje

Ø 19 +0,3 / +0,1

Homologaciones, declaraciones de conformidad

Marcado CE

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
53,49
más IVA 10,16 €
bruto 63,65 €
En stock
Peso: 0,126 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 55, válida el 1 de septiembre de 2022, más IVA solo válidos para Alemania.
