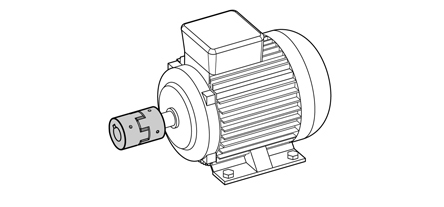

Los acoplamientos crean uniones entre los ejes de transmisión y los ejes conducidos a fin de transmitir movimiento de giro y par. Por ejemplo, se utilizan para combinar los ejes de motores y transmisiones en una sola unidad de accionamiento.
Junto al objetivo principal de transmitir el par, los acoplamientos también realizan otras tareas importantes:

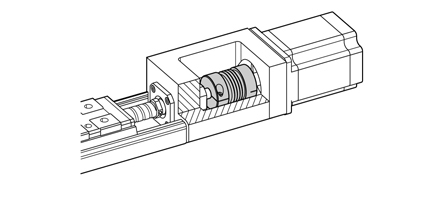

Los acoplamientos se utilizan en gran variedad de aplicaciones. Su espectro abarca desde los accionamientos simples hasta las aplicaciones complejas de control, regulación y medición


[Translate to Spanisch:]

Wellen unterliegen, wie alle mechanischen Bauteile, Fertigungs- oder Montagetoleranzen, die sich selbst mit großem technischem Aufwand im Regelfall nicht vollständig eliminieren lassen.
Bleiben diese Abweichungen konstruktiv unberücksichtigt, kommt es zu Vibrationen, Laufgeräuschen, Verschleiß oder Beschädigungen der Wellen und deren Lagerungen.
Geeignete Wellenkupplungen sind nicht nur in der Lage, Versatz und Lauffehler effektiv auszugleichen, sie vereinfachen auch die Montage erheblich und reduzieren damit den Gesamtaufwand.
Wellenversatz und Lauffehler können unterschiedlich ausgeprägt sein und sollten bei der Wahl der geeigneten Wellenkupplung unbedingt berücksichtigt werden.


[Translate to Spanisch:]

GN 2240
Elastomer-Klauenkupplungen

[Translate to Spanisch:]

GN 2241
Elastomer-Klauenkupplungen

[Translate to Spanisch:]

GN 2242
Kreuzschieberkupplungen

[Translate to Spanisch:]

GN 2243
Kreuzschieberkupplungen

[Translate to Spanisch:]

GN 2244
Metallbalgkupplungen

[Translate to Spanisch:]

GN 2246
Federstegkupplungen

[Translate to Spanisch:]

GN 2246
Edelstahl-Federstegkupplungen

[Translate to Spanisch:]

GN 2240.1
Kupplungssterne


[Translate to Spanisch:]

Wellen-Naben-Befestigung
Für eine einfache und sichere Montage der Kupplungsnabe auf den Wellenschaft muss die geeignete Befestigungsart ausgewählt werden. Dafür stehen folgenden Wellen-Naben-Befestigungsarten zur Auswahl:

[Translate to Spanisch:]

Klemmnabe

Die Befestigung mit Klemmnaben erfolgt rein kraftschlüssig durch die Reduzierung der Schlitzhöhe mittels Zylinderschrauben.
Dabei wird die Kupplungsnabe, ohne die Oberfläche der Wellen zu beschädigen, einfach und sicher mit starker Klemmkraft fixiert.

[Translate to Spanisch:]

Gewindestift

Die Befestigung mit Gewindestiften erfolgt radial und form- bzw. kraftschlüssig auf der Wellenoberfläche.
In Verbindung mit Anbohrungen am Aufnahmedurchmesser lässt sich die Kupplungsnabe exakt positionieren. Zugleich vermeidet dies Beschädigungen an der Klemmstelle.

[Translate to Spanisch:]

Kombination mit Passfedernut

Die Kombination aus Gewindestift- oder Klemmnaben-Montage mit Passfedern verhindert Schlupf-Drehmomente und stellt eine exakte Winkelpositionierung der Wellen sicher.
Zudem wird bei dieser Befestigungsart eine maximale Drehmomentübertragung gewährleistet.

[Translate to Spanisch:]

Welleneinstecktiefe

[Translate to Spanisch:]

Zur korrekten Befestigung der Kupplungsnaben muss die Welle gemäß der empfohlenen Welleneinstecktiefe l2 montiert werden. Die Welleneinstecktiefe l2 ist im Normblatt der jeweiligen Wellenkupplung angegeben.

Bei zu geringer Einstecktiefe kann die Welle aus der Wellenkupplung herausrutschen oder die Klemmnabe brechen. Wird die Welle zu tief eingesteckt, kann es zu Störeinflüssen innerhalb der Wellenkupplungen kommen, die zu Beschädigungen führen.

[Translate to Spanisch:]

Wellenversatz ausgleichen

Wellen unterliegen, wie alle mechanischen Bauteile, Fertigungs- oder Montagetoleranzen, die sich selbst mit großem technischen Aufwand im Regelfall nicht vollständig eliminieren lassen. Wellenkupplungen können diese Fehlausrichtungen ausgleichen und dabei trotzdem noch das nötige Drehmoment übertragen.

Überschreiten die Fehlausrichtungen allerdings die zulässigen Werte, treten Vibrationen auf, die die Lebensdauer der Wellenkupplung schnell verkürzen können. Daher darf der tatsächliche Wellenversatz keinesfalls größer als die angegebenen zulässigen Werte sein.

Die im Normblatt angegebenen zulässigen Wellenversatz-Werte berücksichtigen nur die radiale, winklige oder axiale Fehlausrichtung. Bei kombinierten Fehlausrichtungen mit zwei oder mehr Fehlern reduziert sich jeder zulässige Wert auf die Hälfte des im Normblatt angegebenen Wertes.

Generell empfiehlt es sich, die Fehlausrichtungen auf maximal ein Drittel des zulässigen Werts im Normblatt zu begrenzen. Denn Wellenfehlausrichtungen entstehen nicht nur bei der Montage, sie treten häufig erst während des Betriebs auf, beispielsweise als Folge von Vibration, Wärmeausdehnung oder Lagerverschleiß.

[Translate to Spanisch:]

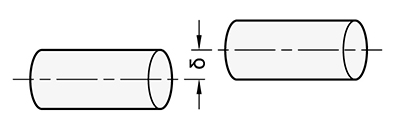

radial

[Translate to Spanisch:]

axial (axiale Bewegung)

[Translate to Spanisch:]

Rundlauf

[Translate to Spanisch:]

radial und winklig

[Translate to Spanisch:]

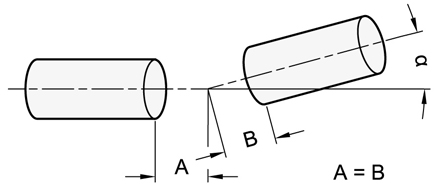

winklig - symmetrisch

[Translate to Spanisch:]

winklig - asymmetrisch


[Translate to Spanisch:]

Das Drehmoment, das die Wellenkupplung kontinuierlich übertragen kann. Dieser Wert berücksichtigt Lastschwankungen während des Betriebs, sodass bei der Auswahl der Wellenkupplung keine Reduzierung des Nenndrehmoments erforderlich ist (ausgenommen Kreuzschieberkupplungen). Die Wellenkupplung sollte so ausgewählt werden, dass das im Dauerbetrieb erzeugte Lastdrehmoment das Nenndrehmoment nicht überschreitet.

[Translate to Spanisch:]

Das Drehmoment, das die Wellenkupplung kurzfristig übertragen kann.

[Translate to Spanisch:]

Die maximale Drehzahl der Wellenkupplung wurde basierend auf der Umfangsgeschwindigkeit 33 m/s berechnet. Tests haben bestätigt, dass bei dieser Drehzahl die Wellenkupplung nicht beschädigt wird.

[Translate to Spanisch:]

Gibt die Trägheit bzw. den Drehwiderstand der Wellenkupplung bei der Drehung um die eigene Achse an. Je geringer das Trägheitsmoment ist, desto kleiner ist das Lastdrehmoment bei Start und Stopp des Motors.

[Translate to Spanisch:]

Die statische Torsionssteife gibt an, um wie viel Grad sich eine Wellenkupplung in Abhängigkeit von dem eingeleiteten Drehmoment verdreht. Üblicherweise wird die Torsionssteife in Drehmoment pro Bogenmaß (Nm/rad) angegeben. Um die Auslegung zu erleichtern, lässt sich die Torsionssteife auch in Grad pro Nm umrechnen.

Dabei gilt:
2π rad = 360° → 1 rad = 360°/2π = 180°/π ≈ 57,3°

Beispiel:
Wellenkupplung mit einer Torsionssteife von 500 Nm/rad = 500 Nm/57,3° → Kehrwert 57,3°/500 Nm ≈ 0,1146°/1 Nm

[Translate to Spanisch:]

Das Schlupf-Drehmoment bezeichnet das Drehmoment, bei dem die Welle aus der Klemmnabe herauszurutschen beginnt. Dabei wird vorausgesetzt, dass die Klemmnabe mit dem jeweils vorgegebenen Schraubenanzugsdrehmoment montiert wurde.
Die in der Tabelle angegebenen Schlupf-Drehmomente beruhen auf Versuchsreihen. Diesen liegt eine Wellentoleranz h7, eine Wellenhärte 34-40 HRC und das für die Klemmnabe in der Tabelle angegebene Schraubenanzugsdrehmoment zugrunde.
Das Lastdrehmoment muss kleiner als das Schlupf-Drehmoment an der Wellenkupplung ausgelegt sein. Es sollte zudem berücksichtigt werden, dass die in der Tabelle angegebenen Schlupf-Drehmomente kleiner als die maximal angegebenen Drehmomente sind. Ist kein Schlupf-Drehmoment angegeben, dann kann das maximale Drehmoment erreicht werden.
Weil sich das Schlupf-Drehmoment durch die Einsatzbedingungen ändert, sollte die Eignung der gewählten Wellenkupplung unter realen Bedingungen getestet werden.

[Translate to Spanisch:]

Beträgt die Umgebungstemperatur mehr als 30 °C, sind das Nenndrehmoment sowie das maximale Drehmoment entsprechend der Temperaturkorrekturfaktoren anzupassen.

[Translate to Spanisch:]

Die Schaubilder zeigen die Veränderung der statischen Torsionssteife innerhalb der zulässigen Betriebstemperatur unter der Annahme, dass die statische Torsionssteife bei einer Temperatur von 20 °C gleich 100 Prozent beträgt. Bei zunehmender Temperatur reduziert sich die Torsionssteife der Wellenkupplungen.

[Translate to Spanisch:]

Bei exzentrischen Einbaulagen der Wellenenden versucht die Wellenkupplung stets in ihre Ruhelage zurückzukehren. Die dabei wirkende Kraft wird als Rückstellkraft bezeichnet.
Verbaut man die Wellenkupplungen mit möglichst geringer Exzentrizität, treten geringere exzentrische Rückstellkräfte auf.
Außerdem reduziert sich die auf das Wellenlager wirkende Kraft.

Die Schaubilder zeigen den Zusammenhang zwischen der Kraft und der Exzentrizität.

[Translate to Spanisch:]

Steht die Wellenkupplung unter Kompression in axialer Richtung, also unter Druckbelastung, so strebt sie zur Rückstellung in Ruhelage. Die der Druckbelastung entgegenwirkende Kraft bezeichnet man als Rückstellkraft.
Je geringer die Kompression einer Wellenkupplung ist, desto geringer fällt die Rückstellkraft sowie die axial wirkende Kraft aus. Dies ist bei der Dimensionierung der Wellenkupplung unbedingt zu beachten.

Die Schaubilder zeigen den Zusammenhang zwischen der Kraft und der Kompression.
