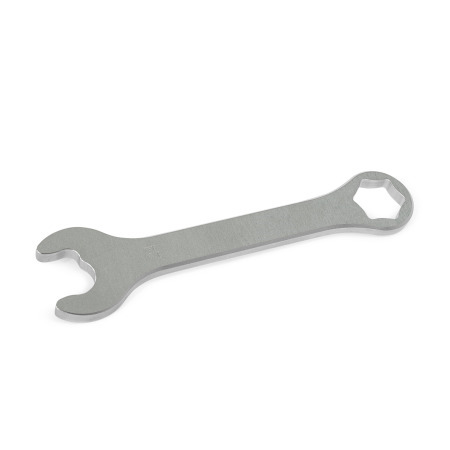

Ringmaulschlüssel GN 3113

Produktfamilie Hygienic Design

Normelemente der Produktfamilie „Hygienic Design“ sind mit dem HD-Icon gekennzeichnet. Sie vereinen hohe Oberflächengüte, Totraumfreiheit, nichtschöpfende Außenflächen und gedichtete Anschraubbereiche. Ein auf FEM-Berechnungen basierendes Dichtungskonzept sorgt für zuverlässige Flächenpressung nach der Montage.

geeignet für den Einsatz in hygienisch sensiblen Bereichen
leichte und schnelle Reinigung
totraumfrei durch funktionale Dichtungen
zertifiziert nach den Richtlinien der EHEDG

Alle Hygienic Design-Produkte anzeigen

Produktbeschreibung

Mit Ringmaulschlüsseln GN 3113 werden Hygienic Design Normelemente mit Zweikant- oder Sechskantantrieb montiert und eingestellt.

In Verbindung mit dem verwendeten Werkstoff Aluminium überträgt die gerundete Geometrie der Schlüsselflächen das Drehmoment beschädigungsfrei auf den Schraubenkopf.

Die Ringmaulschlüssel sind zur manuellen Betätigung mit moderaten Drehmomenten vorgesehen.

Ausführung

AluminiumAL
mattM

gleitgeschliffen bei sw 7 ... sw 19
gefast bei sw 22 ... sw 30

RoHS

sw	b₁ ≈	b₂ ≈	d ≈	h	Länge l ≈

7	15	6	12	5	100
8	17	7	13	5	105
10	21	9	16	5	125
11	23	9,5	18	5	135
13	27	11	21	5	150
14	30	12	23	5	155
15	32	16	24	6	160
16	33	14	26	6	165
17	36	15	28	6	170
18	38	15	29	6	175
19	40	17	31	6	180
22	46	19	36	8	185
24	50	21	39	8	200
27	56	23	44	8	220
30	63	26	48	10	240

b₁ ≈

b₂ ≈

d ≈

Länge l ≈

100

105

125

9,5

135

150

155

160

165

170

175

180

185

200

220

240
