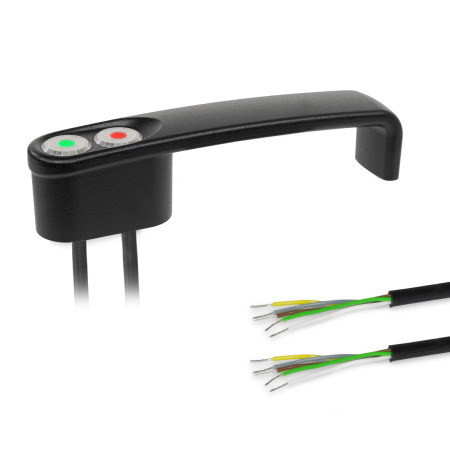

GN 422 Bügelgriffe Zink-Druckguss, mit elektrischer Schaltfunktion / mit Leuchtmelder, mit zwei Funktionselementen

Bügelgriffe GN 422: Zink-Druckguss, mit elektrischer Schaltfunktion / mit Leuchtmelder, mit zwei Funktionselementen
Funktionselement 1: LK - Leuchtmelder LED, rot / grün (bi-color) (ohne Schaltfunktion)
Funktionselement 2: LK - Leuchtmelder LED, rot / grün (bi-color) (ohne Schaltfunktion)
Anschlussart: K2 - Kabel, Ende offen, 2 m
Oberfläche: SW - schwarz, RAL 9005, strukturmatt
hat-IF-Award-Icon
Betriebsanleitung GN 422 Angaben zur Belastbarkeit Kunststoff-Eigenschaften

Produktbeschreibung

Mit Bügelgriffen GN 422 werden Klappen und Türen bedient. Dabei können die im Griff integrierten Taster elektrische Steuersignale auslösen und die LEDs z. B. den Status einer Maschinensteuerung anzeigen.

Der Griff wird wahlweise mit 1 oder 2 Funktionselementen geliefert. Die LEDs leuchten je nach Polung der Anschlüsse rot oder grün.

Komplementäre Bügelgriffe ohne Schaltfunktion sind unter GN 422.1 erhältlich.

Ausführung

Griff
Zink-Druckguss
kunststoffbeschichtet

  • schwarz, RAL 9005, strukturmattSWSW
  • silber, RAL 9006, strukturmattSRSR

Taster / Leuchtmeldergehäuse
Edelstahl 1.4301

Kabel (Außenmantel)
Polyurethan (PUR)
schwarz

Lichtleiter
Kunststoff
glasklares Polycarbonat (PC)

RoHS

Zubehör

GN 330 Kabel mit Anschlusskupplung (5-polig, 5 oder 10 Meter lang)

GN 422 Bügelgriffe, Zink-Druckguss, mit elektrischer Schaltfunktion / mit Leuchtmelder, mit zwei Funktionselementen Skizze
Technische Zeichnung ausblenden
GN 422 Bügelgriffe, Zink-Druckguss, mit elektrischer Schaltfunktion / mit Leuchtmelder, mit zwei Funktionselementen Skizze

Artikelvarianten / Tabelle

Funktionselement 1

LKLeuchtmelder LED, rot / grün (bi-color) (ohne Schaltfunktion)
RKTaster, rastend, mit LED, rot / grün (bi-color)
ROTaster, rastend, ohne LED
TKTaster mit LED, rot / grün (bi-color)
TOTaster ohne LED

Funktionselement 2

LKLeuchtmelder LED, rot / grün (bi-color) (ohne Schaltfunktion)
RKTaster, rastend, mit LED, rot / grün (bi-color)
ROTaster, rastend, ohne LED
TKTaster mit LED, rot / grün (bi-color)
TOTaster ohne LED

Anschlussart

K2Kabel, Ende offen, 2 m
K5Kabel, Ende offen, 5 m
S025Kabel mit Stecker, 0,25 m
Spalten ein-/ausblenden
badhl1l2
Form T1		l3t
3310,2M 644117181,5105,512

Artikelauswahl und -konfiguration
Länge b
Funktionselement 1





Funktionselement 2





Anschlussart



Oberfläche
silber
schwarz
Ausführungen

Länge b
Funktionselement 1





Funktionselement 2





Anschlussart



Oberfläche
silber
schwarz

Elektrische und mechanische Eigenschaften

Taster
Kontakte
Kontaktwerkstoff
Schaltspannungen

Schaltstrom
mech. Lebensdauer
elektr. Lebensdauer


Wechselkontakt, Sprungkontakt
Silberlegierung
max. 125 V (Stecker)
max. 240 V (Kabel)
max. 3 A
106 Schaltzyklen
50.000 Schaltzyklen (unter Vollast)

 441a8539-47ac-430e-a1f9-11050bb03d8f

LED-Leuchtmelder /
LED-Ringausleuchtung
Betriebsspannung /
Betriebsstrom
bi-color (rot / grün)



24 V DC ± 10 % / 7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Gebrauchskategorie
(Taster)

AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0,7 A
AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0,2 A
AC 15: 220 V AC / 0,5 A / DC 13: 220 V DC / 0,1 A

nach IEC 60947-5-1

AC: 120 V AC / 5 A / DC: 12 V DC / 1 A
AC: 240 V AC / 3 A

nach UL 508

*Anschlussart+
Kabel mit offenem Ende
(K2 / K5)


PUR-Kabel mit offenen Litzen (2 m oder 5 m)

 fcd3569a-e472-4916-af30-ee6625fd9588

Zulassungen,
Konformitäten
CE-Kennzeichnung

 3e29142e-6524-4b60-afcc-da6bf1c22ab6

Montagebohrungen

Die Bohrungen sind gratfrei auszuführen, um Beschädigungen am Kabel vorzubeugen.
3e3db03e-49f9-453d-8500-21a5c996b2c8

Sicherheitshinweise

Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei und wird auf ganternorm.com digital bereitgestellt.
