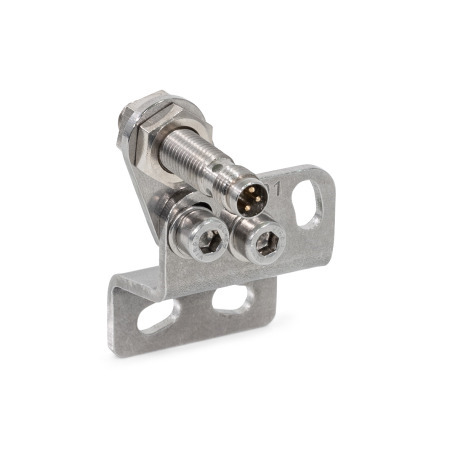

Sensorhalter GN 801.4

GN 801.4 Sensorhalter, Edelstahl, für Schnellspanner mit senkrechtem Fuß, mit / ohne Sensor Form: V - für Schnellspanner mit Spannhebel vertikal
Kennziffer: 1 - mit Näherungssensor

Form: V - für Schnellspanner mit Spannhebel vertikal
Kennziffer: 1 - mit Näherungssensor

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 801.4 Diese Seite drucken Allgemeine Hinweise zu Schnellspannern Edelstahl-Eigenschaften

Produktbeschreibung

Sensorhalter GN 801.4 sind als Zubehör für Schnellspanner der Baureihen GN 810 und GN 820 ausgelegt und ermöglichen die kontaktlose Überwachung der Spannpositionen durch einen induktiven Sensor.

Wenn sich der Spannhebel in der Spannposition befindet, liefert die Sensorelektronik ein High-Signal, z. B. an eine Maschinensteuerung, und zeigt diesen Schaltzustand zusätzlich über eine LED am Sensor an.

Fehlbedienungen können so sicher erkannt und damit die Prozesssicherheit erhöht werden.

Der Sensorhalter kann an Schnellspanner nachgerüstet und, je nach Einbausituation des Schnellspanners, sowohl rechts als auch links montiert werden. Alle Teile werden unmontiert im Set geliefert. Bei Kennziffer 2 gehört der Näherungssensor nicht zum Lieferumfang.

Ausführung

Haltewinkel / Haltelasche
Edelstahl 1.4301

Setzmuttern
Edelstahl 1.4301

Zylinderschrauben / Unterlegscheiben / Muttern
Edelstahl A2

Näherungssensor bei Kennziffer 1

Gehäuse Edelstahl 1.4301
induktiv, 3-polig, PNP Schließer
Gewinde M8 x 1
Einsatztemperatur -25 °C bis +80 °C

RoHS

Zubehör

Kabel mit Anschlusskupplung GN 330 (3-polig, 2 oder 5 Meter lang)
