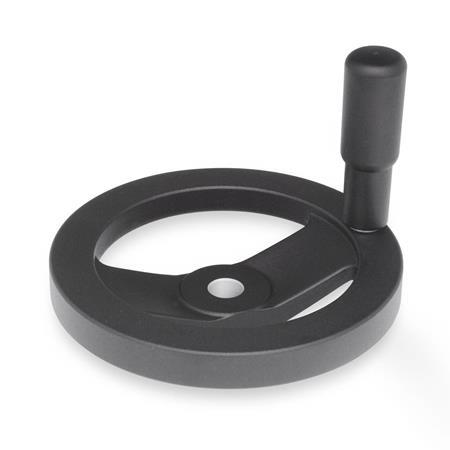

GN 324 Volantini a razze Alluminio, rivestimento con polveri nero

Volantini a razze GN 324: Alluminio, rivestimento con polveri nero

Codice foro alesato: B - Senza sede per chiavetta
Tipo: R - Con impugnatura girevole

Sede per chiavetta P9 DIN 6885-1 Forature trasversali GN 110 (ordine speciale) Tolleranze fondamentali ISO

Descrizione del prodotto

I volantini a razze GN 324 trovano impiego per effettuare regolazioni o per azionare meccanismi.

Il tipo R trasmette rapidi movimenti di regolazione senza accoppiamento attraverso l'impugnatura cilindrica girevole. L'impugnatura girevole garantisce una presa salda e sicura durante il movimento.

Per una regolazione precisa, la forza esercitata manualmente viene trasmessa attraverso la corona.

I volantini a razze si possono anche ordinare con fori trasversali GN 110.

Specifiche

Corpo ruota
Alluminio

Mozzo lavorato
Corona
- tornita su tutti i lati
- Deviazione radiale e assiale della corona < 0,4
completamente polveri
nero, finitura testurizzata

Impugnatura cilindrica girevole GN 798
Plastica, poliammide (PA)

nero, finitura matt
Albero di comando in acciaio
Zincato, passivato blu

RoHS

Accessorio

Rondelle svasate GN 184 (per fissaggio assiale)

GN 324 Volantini a razze, alluminio, rivestimento con polveri nero disegno

Nascondi disegno tecnico

GN 324 Volantini a razze, alluminio, rivestimento con polveri nero disegno

Opzioni articolo / Tabella

Codice foro alesato

B	Senza sede per chiavetta
K	Con sede per chiavetta DIN 6885-1 P9

Tipo

A	Senza impugnatura
R	Con impugnatura girevole

Mostra / Nascondi colonne

d₁	d₂ H7 Foro alesato		b	d₃	l₁	l₂	l₃	r	Ø Impugnatura GN 798

125	12	14	15	31	18	33	61,5	54	22
140	14	16	16,5	36	19	36	76,5	61	24
160	14	16	18	36	20	39	76,5	71	24
200	18	20	20,5	42	24	45	86,5	89	25
250	22	26	23	48	28	51	86,5	113	25

Selezione e configurazione articolo

Forature trasversali GN 110 (ordine speciale)

f8ca6d28-dd73-48fa-98c4-bb48305c7686

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

6df6d732-25ae-4db8-8ad2-f11ca730e67b

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

25,29 €

più IVA 4,81 €
lordo 30,10 €

In magazzino

incluso supplemento per materiale: 0,74 €

Il supplemento per il materiale è già incluso nel prezzo.

Peso: 0,390 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

84879090

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità
