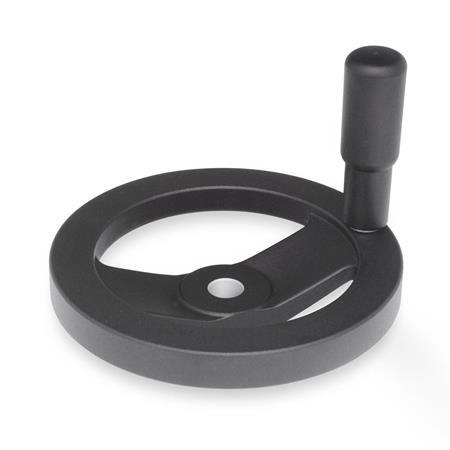

GN 324 Volants à bras Aluminium, plastifié noir

Volants à bras GN 324: Aluminium, plastifié noir

Code d'alésage: B - sans rainure de clavette
Type: R - avec poignée tournante

Rainures de clavette P9 DIN 6885-1 Trous traversants GN 110 (commande spéciale) Tolérances ISO fondamentales

Description du produit

Les volants à bras GN 324 permettent d'effectuer des réglages ou d'actionner des mécanismes.

Le type R transmet des mouvements de réglage rapide via la poignée tournante avec le découplage. La poignée tournante peut être tenue fermement et en toute sécurité pendant l'actionnement de la manivelle.

Pour un réglage de précision, la force appliquée manuellement est transmise via la jante.

Les volants à bras peuvent également être commandés avec des trous traversants GN 110.

Spécifications

Corps de roue
Aluminium

Moyeu usiné
Bords
- tournés sur tous les côtés
- Battement radial et axial < 0.4
entièrement plastifié
noir, finition texturée

Poignée tournante GN 798
Plastique, Polyamide (PA)

noir mat
Broche en acier
zingué, passivé bleu

RoHS

Accessoire

Rondelles fraisées GN 184 (pour la fixation axiale)

GN 324 Volants à bras, aluminium, plastifié noir schéma

Masquer schéma technique

GN 324 Volants à bras, aluminium, plastifié noir schéma

Options d'article/Tableau

Code d'alésage

B	sans rainure de clavette
K	avec rainure de clavette DIN 6885-1 P9

Type

A	sans poignée
R	avec poignée tournante

Afficher/Masquer colonnes

d₁	d₂ H7 Alésage		b	d₃	l₁	l₂	l₃	r	Ø Poignée GN 798

125	12	14	15	31	18	33	61,5	54	22
140	14	16	16,5	36	19	36	76,5	61	24
160	14	16	18	36	20	39	76,5	71	24
200	18	20	20,5	42	24	45	86,5	89	25
250	22	26	23	48	28	51	86,5	113	25

Configuration et prix

Trous traversants GN 110 (commande spéciale)

f8ca6d28-dd73-48fa-98c4-bb48305c7686

Afficher/Masquer colonnes

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La liaison entre l'élément d'actionnement et l'arbre se fait très souvent au moyen d'un axe transversal ou d'une vis de pression.
En conséquence, l'utilisateur est confronté à des coûts relativement élevés car les trous traversants sur les éléments d'actionnement ne sont pas facilement disponibles en général.
Les composants avec trous traversants GN 110 sont non seulement proposés à des prix très compétitifs, mais ils évitent également au fabricant un travail de dessin inutile. Cependant, la forme géométrique de certains des éléments d'actionnement ne se prête pas à une modification de ce standard particulier.
Le trou de goupille d₂ H11 est percé pour s'adapter aux goupilles à ressort d'entraînement.

'''Le trou traversant GN 110 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.**
**Pour commander : Volant à bras DIN 950-GG-160-B14-A avec trou traversant GN 110-QE'''

6df6d732-25ae-4db8-8ad2-f11ca730e67b

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

25,29 €

plus TVA 4,81 €
brute 30,10 €

En stock

incl. supplément matériel: 0,74 €

Le supplément matériel est déjà inclus dans le prix.

Poids: 0,390 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

84879090

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Créer une liste de projets

Enregistrer comme favori

Données CAO

Autres formats de données

À propos des téléchargements CAO

Trouvez-vous votre produit ?
