Douilles GN 3124

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
certifiés conformes aux directives EHEDG

Afficher les produits de conception hygiénique

Description du produit

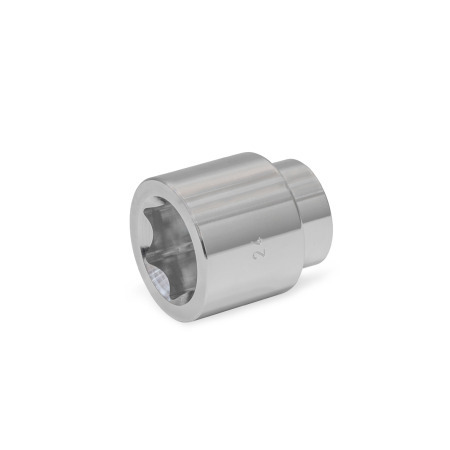

Les douilles GN 3124 sont utilisées pour installer les pièces standard de conception hygiénique figurant dans le tableau. Combinée au matériau utilisé, l'aluminium, la géométrie arrondie des méplats de la clé hexagonale permet de transférer le couple à la vis sans en endommager la tête.

En respectant les couples de serrage indiqués, les embouts de la clé à douille offrent une excellente longévité. Ils peuvent être utilisés avec la plupart des cliquets disponibles dans le commerce ou avec des cliquets réversibles munis d'un carré d'entraînement.

Spécifications

AluminiumAL

RoHS
