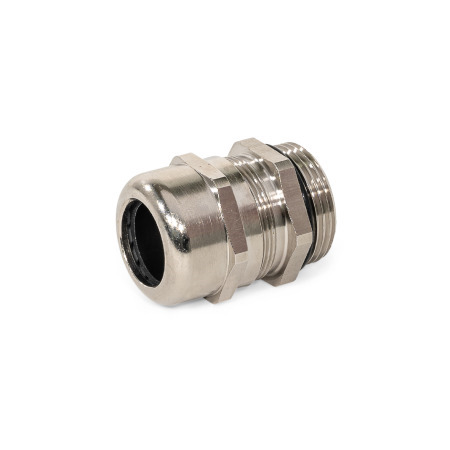

GN 62444 Presse-étoupes Laiton / inox / plastique, filetage métrique

Presse-étoupes GN 62444: Laiton / inox / plastique, filetage métrique
Matériau: MS - Laiton
Inox-classe-de-qualite-1

Famille de produits Inox, classe de qualité 1

La gamme de produits Ganter comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Ganter sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Indices de protection IP Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les presse-étoupes GN 62444 sont utilisés pour acheminer des câbles ou des conducteurs à l'intérieur d'un boîtier tout en réduisant les contraintes et en assurant l'étanchéité. Dans la plage de serrage spécifiée, l'effet d'étanchéité et de serrage augmente avec le diamètre du câble.

Les presse-étoupes peuvent être vissés dans un filetage interne existant ou montés dans un trou traversant à l'aide d'un écrou de montage.

Les versions métalliques comprennent un joint torique pour assurer l'étanchéité par rapport au boîtier. La version en plastique est scellée sans bague d'étanchéité supplémentaire.

Spécifications

Logement

  • LaitonMS, nickelé
  • InoxNI AISI 303
  • PlastiqueKLG, polyamide (PA)
    Gris, RAL 7035

Insert acier
Caoutchouc néoprène (CR)

Insert de serrage
Plastique, polyamide (PA)

Joint torique pour MS / NI
Caoutchouc acrylonitrile butadiène (NBR)

Température de fonctionnement : -40 à +100 °C

Indice de protection IP 68

RoHS

Accessoire

Écrous de montage GN 62444.1
Bouchons filetés GN 62444.2
Inserts d'étanchéité multiples GN 62444.3
Réducteurs GN 62444.4

GN 62444 Presse-étoupes, laiton / inox / plastique, filetage métrique schéma
Masquer schéma technique
GN 62444 Presse-étoupes, laiton / inox / plastique, filetage métrique schéma

Options d'article/Tableau
Afficher/Masquer colonnes
d1
MS / NI
KLG		d2
Plage de serrage Ø		h max.
MS
NI
KLG		Longueur l
MS / NI
KLG		A/F1
MS
NI
KLG		A/F2
MS
NI
KLG
M 12 x 1,5M 12 x 1,563...622222368141415141415
M 16 x 1,5M 16 x 1,584...823232578171719181919
M 16 x 1,5M 16 x 1,5105...1028,528,530710202222202222
M 20 x 1,5M 20 x 1,5126...1226,52429,5810222224222224
M 25 x 1,5M 20 x 1,51410...1427,727,531810242427272727
M 25 x 1,5M 25 x 1,51711...1732,532,53588272729272729
M 32 x 1,5M 25 x 1,51813...183332,537910303033343633
M 32 x 1,5M 32 x 1,52115...21363642810343636343636
M 40 x 1,5M 32 x 1,52518...253840,641915404142434642
M 40 x 1,5M 40 x 1,52819...2843,543,547910434646434646
M 50 x 1,5M 40 x 1,53222...32484751,5918505053555553
M 50 x 1,5-3827...385551-9-5860-5860-
-M 50 x 1,53830...38--53-18--60--60
M 63 x 1,5M 63 x 1,54434...445352531418646565687065
Afficher/Masquer colonnes
d1
MS / NI
KLG		Couple de serrage  recommandé en Nm
A/F1
MS

NI

KLG
A/F2
MS

NI

KLG
M 12 x 1,5M 12 x 1,525,52131
M 16 x 1,5M 16 x 1,52,56,52,52,542,5
M 16 x 1,5M 16 x 1,52,582,52,542,5
M 20 x 1,5M 20 x 1,54843,55,53,5
M 25 x 1,5M 20 x 1,55,5115,53,563,5
M 25 x 1,5M 25 x 1,55,5145,53,563,5
M 32 x 1,5M 25 x 1,591793,563,5
M 32 x 1,5M 32 x 1,56156565
M 40 x 1,5M 32 x 1,51030105125
M 40 x 1,5M 40 x 1,51117115125
M 50 x 1,5M 40 x 1,52042225185
M 50 x 1,5-2030-818-
-M 50 x 1,5--20--8
M 63 x 1,5M 63 x 1,5205520122512

Configuration et prix
Filetage d1 (MS / NI)
Filetage d1 (KLG)
Diamètre d2
Matériau



Caractéristiques


Filetage d1 (MS / NI)
Filetage d1 (KLG)
Diamètre d2
Matériau



Pièce sélectionnée (Comment commander)

Total (net)
0,43 €
plus TVA 0,08 €
brute 0,51 €
Poids: 0,003 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
39269097
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 € -> 10 % de réduction
à partir de 300,00 € -> 20 % de réduction
à partir de 400,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Créer une liste de projets
Enregistrer comme favori
Recommander un produit

Disponibilité des stocks

  • 58 pièces livrables en 1-2 jours
  • Pour les commandes de 59 pièces ou plus, veuillez nous contacter brièvement concernant le délai de livraison.

Données CAO

Tutoriel sur le téléchargement CAO

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 AM – 5:00 PM : +49 7723 6507-0

Aux éléments personnalisés | Aux personnes de contact

GN 62444-M12x1,5-6-MSGN 62444-M12x1,5-6-NIGN 62444-M12x1,5-6-KLGGN 62444-M16x1,5-8-MSGN 62444-M16x1,5-8-NIGN 62444-M16x1,5-8-KLGGN 62444-M16x1,5-10-MSGN 62444-M16x1,5-10-NIGN 62444-M16x1,5-10-KLGGN 62444-M20x1,5-12-MSGN 62444-M20x1,5-12-NIGN 62444-M20x1,5-12-KLGGN 62444-M25x1,5-14-MSGN 62444-M25x1,5-14-NIGN 62444-M20x1,5-14-KLGGN 62444-M25x1,5-17-MSGN 62444-M25x1,5-17-NIGN 62444-M25x1,5-17-KLGGN 62444-M32x1,5-18-MSGN 62444-M32x1,5-18-NIGN 62444-M25x1,5-18-KLGGN 62444-M32x1,5-21-MSGN 62444-M32x1,5-21-NIGN 62444-M32x1,5-21-KLGGN 62444-M40x1,5-25-MSGN 62444-M40x1,5-25-NIGN 62444-M32x1,5-25-KLGGN 62444-M40x1,5-28-MSGN 62444-M40x1,5-28-NIGN 62444-M40x1,5-28-KLGGN 62444-M50x1,5-32-MSGN 62444-M50x1,5-32-NIGN 62444-M40x1,5-32-KLGGN 62444-M50x1,5-38-MSGN 62444-M50x1,5-38-NIGN 62444-M50x1,5-38-KLGGN 62444-M63x1,5-44-MSGN 62444-M63x1,5-44-NIGN 62444-M63x1,5-44-KLG
