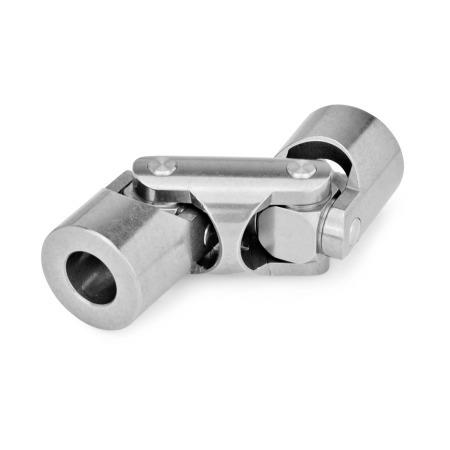

DIN 808 Joints de cardan inox avec roulement à friction simple ou double


Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Informations

La surface des pièces mobiles n'étant pas traitée (non cémentée), les possibilités d'application de ces joints de cardan sont bien plus limitées que celles des joints en acier standard. Les conseils de sélection des joints de cardan avec roulement à friction figurant dans le schéma ne peuvent donc être appliqués que dans une certaine mesure. Des vitesses de rotation supérieures à 200 min peuvent s'avérer critiques.

Pour une utilisation continue des joints de cardan inox, une lubrification généreuse est très importante. Pour ce faire, il suffit de monter le joint avec un soufflet GN 808.1 rempli de graisse.

L'exemple de commande fait référence à des joints de cardans avec le même alésage aux deux extrémités d2 et s.

Spécifications

InoxNI
AISI 304


RoHS

Sur demande

avec alésages différents ou inégaux

Schéma technique

3D
Masquer schéma technique
DIN 808 Joints de cardan avec roulement à friction, inox schéma

Options d'article/Tableau

Code d'alésage

Bsans rainure de clavette
Kavec rainure de clavette
Vavec carré

Type

EGsimple, roulement à friction
DGdouble, roulement à friction
Afficher/Masquer colonnes
d1d2 H7
Alésage
H10
Carré V
l1
Type EG
l2
Type DG
l3l4+1
longueur de montage
longueur de l'arbre#
166V 6*345617228
168V 8*4062202211
2210V 10*4874242612
2512V 12*5686283013
3216V 16*68105343716
4220V 20*82128414618
5025V 25*108163545526
* non disponible en stock, nécessite une quantité commandée minimale

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques


Diamètre extérieur d1
Code d'alésage



Alésage d2
Carré s
Longueur l2 (Type DG)
Longueur l1 (Type EG)
Type


Matériau

Trous traversants GN 110.1 (commande spéciale)

Afficher/Masquer colonnes
d1 H7
H11
d1 H7
H11
d2 H11
K / V
d2 H11
B
d3Length l
K / V
Length l
B
6-22M 344
8-33M 55,55,5
10-34M 55,56
121445M 66,57
161856M 689
20-58M 6810
22-68M 61010
25-610M 81014
3032612M 81416
35-612M 81616

Sur les arbres à cardan et les arbres universels, les trous traversants permettent de créer des liaisons arbre-moyeu à l'aide d'une goupille ou d'une vis de poussée. Pour les trous d'alésage avec rainure ou carré de clavette, ils servent à sécuriser la position axiale du joint de cardan et de l'arbre. L'alésage de goupille d2 avec tolérance H11 est destiné à être utilisé avec des goupilles à ressort hélicoïdales.
La position des trous traversants/du trou fileté par rapport à la rainure de clavette du moyeu/du carré ou des joints de cardan est indiquée dans l'aperçu.
Si l'un des côtés du joint est livré sans trous traversants/filetés, cela est indiqué par QX à l'emplacement approprié du numéro d'article.

Le trou traversant GN 110.1 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.
Pour commander : Joints de cardan DIN 808-16-B6-56-DG avec trou traversant GN 110.1-QX-GE

Pièce sélectionnée (Comment commander)

Total (net)
112,53
plus TVA 21,38 €
brute 133,91 €
En stock
Poids: 0,060 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction
Avec une valeur totale (nette) par commande de :
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Tous les prix sont conformes à notre liste de prix n° 52, valable à partir du 1er mai 2019, plus la TVA valable uniquement pour l'Allemagne.

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Veuillez saisir le code figurant sur l'image.

Tutoriel sur le téléchargement CAO À propos des téléchargements CAO
Enregistrer comme favori

Veuillez saisir le code figurant sur l'image.

Trouvez-vous votre produit ?

L'équipe de notre service est disponible du lundi au vendredi de 7 h à 17 h 30 : +49 7723 6507-100

Aux éléments personnalisés | Aux personnes de contact

DIN 808-42-V20-128-DG-NIDIN 808-22-K10-48-EG-NIDIN 808-42-K20-82-EG-NIDIN 808-25-B12-56-EG-NIDIN 808-22-V10-74-DG-NIDIN 808-25-V12-86-DG-NIDIN 808-22-B10-48-EG-NIDIN 808-50-V25-108-EG-NIDIN 808-22-V10-48-EG-NIDIN 808-25-B12-86-DG-NIDIN 808-16-K6-34-EG-NIDIN 808-16-K8-62-DG-NIDIN 808-16-V6-34-EG-NIDIN 808-16-B6-34-EG-NIDIN 808-25-K12-56-EG-NIDIN 808-25-V12-56-EG-NIDIN 808-16-V8-62-DG-NIDIN 808-50-B25-108-EG-NIDIN 808-16-K8-40-EG-NIDIN 808-50-K25-163-DG-NIDIN 808-32-V16-105-DG-NIDIN 808-32-V16-68-EG-NIDIN 808-42-V20-82-EG-NIDIN 808-25-K12-86-DG-NIDIN 808-32-B16-105-DG-NIDIN 808-50-V25-163-DG-NIDIN 808-42-B20-128-DG-NIDIN 808-50-B25-163-DG-NIDIN 808-16-B6-56-DG-NIDIN 808-42-B20-82-EG-NIDIN 808-32-K16-68-EG-NIDIN 808-16-K6-56-DG-NIDIN 808-32-B16-68-EG-NIDIN 808-16-V6-56-DG-NIDIN 808-42-K20-128-DG-NIDIN 808-16-B8-40-EG-NIDIN 808-22-K10-74-DG-NIDIN 808-22-B10-74-DG-NIDIN 808-16-B8-62-DG-NIDIN 808-32-K16-105-DG-NIDIN 808-16-V8-40-EG-NIDIN 808-50-K25-108-EG-NI
