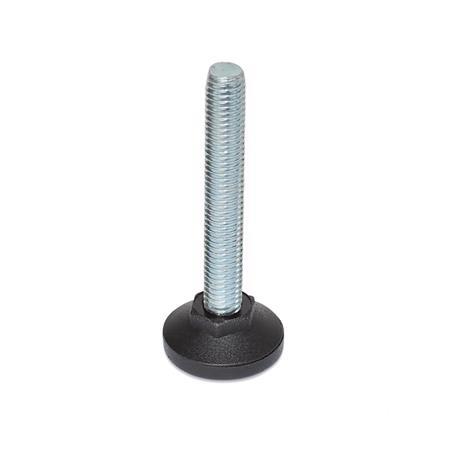

GN 839 Pieds de machine Pied en plastique/vis en acier, fixe


Conception originale ELESA
code : LX-LS

Description du produit

Informations

Les pieds de machine GN 839 sont utilisés dans les applications ne nécessitant pas de liaison articulée entre le pied et la vis de réglage. La fente cruciforme au-dessous a été conçue pour un pré-assemblage rapide.

La valeur de la capacité de charge indiquée dans le tableau est une valeur approximative qui, lorsqu'elle est dépassée, peut entraîner la rupture des pieds de machine en plastique. Le coefficient de sécurité adéquat doit être pris en compte.

Spécifications

Pied
Plastique
Technopolymère (Polyamide PA)
  • avec hexagone réglable
  • noir mat
  • résistant aux températures jusqu'à 100 °C

Vis
Acier
zingué, passivé bleu

RoHS

Schéma technique

3D
Masquer schéma technique
GN 839 Pieds de machine, vis en acier schéma

Options d'article/Tableau

Afficher/Masquer colonnes
d1d2l1l2A/FCharge statique en kN
(voir informations)
25M 626365664---11131,5
25M 81924345474--11132,5
30M 6243454----12171,5
30M 81823335373--12172,5
30M 101823334353637312173
40M 81422325272--13,5172,5
40M 1022324252627210213,5173
40M 125272102----13,5175
50M 10486898----17193
50M 12486898----17195
60M 12466696----19245
60M 1666106146----19247,5

Configuration et prix

Ouvrir le configurateur 3D
Diamètre du pied d1
Filetage d2
Longueur du filetage l1

Pièce sélectionnée (Comment commander)

Total (net)
0,28
plus TVA 0,05 €
brute 0,33 €
Délai de livraison 5-8 jours
Poids: 0,009 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Tous les prix sont conformes à notre liste de prix n° 53, valable à partir du 1er mai 2021, plus la TVA valable uniquement pour l'Allemagne.
