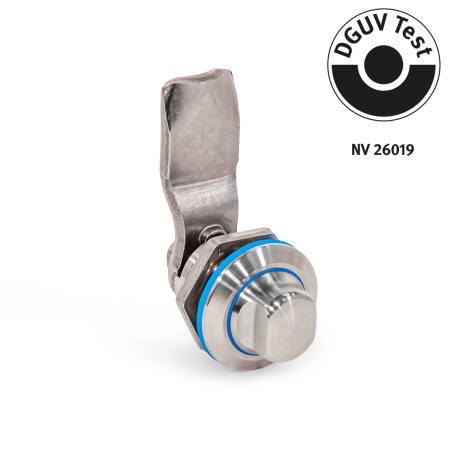

GN 1150 Loquets Inox, conception hygiénique côté actionnement (hygiène frontale)

Les loquets GN 1150 sont conformes aux normes d’essais DGUV et conçues pour être utilisées dans des environnements hygiéniques. Ils répondent aux exigences d'hygiène côté actionnement (hygiène frontale). Le mécanisme de verrouillage est protégé par deux joints. Parallèlement, la qualité élevée de la surface (Ra < 0,8 µm) et le montage sans espaces vides empêchent l'adhérence des impuretés et facilitent le nettoyage.

Les poignées tubulaires GN 3330 sont conformes aux normes d’essais DGUV et conçues pour être utilisées dans des environnements hygiéniques.

Avec un angle de rotation de 90°, les loquets garantissent l’efficacité du verrouillage en basculant le bras derrière le cadre. L’inclinaison des surfaces du bras de verrouillage garantit la douceur du positionnement. Les bras de verrouillage sont disponibles sous différents angles de pliage pour un écartement A entre 6 et 28 mm de la surface.

Les trous de montage dans le boîtier doivent être perpendiculaires à la surface, sans bavures ni chanfrein. Cette contrainte garantit l’efficacité des bagues d'étanchéité. Loquets GN 1150 sont fournies avec le bras de verrouillage dans un emballage séparé.

Spécifications

Boîtier de fermeture à batteuse
Inox AISI 316L

Bras de verrouillage
Inox

• AISI 304 pour d₁ = 22
• AISI 316L pour d₁ = 30

Bague d'étanchéité / Joint torique
EPDME

• Bleu
• Matériau conforme à la FDA
• Température de fonctionnement -40 °C à +120 °C
• Dureté Shore A 85 : ±5 (bague d’étanchéité)
• Dureté Shore A 70 : ±5 (joint torique)

Autres pièces
Inox AISI 316L

Pièces mobiles
lubrifié, graisse conforme aux normes FDA (NSF H1)

Indice de protection IP 66

RoHS

Accessoire

Anneaux d'étanchéité GN 7600
Clés à douille GN 1151
