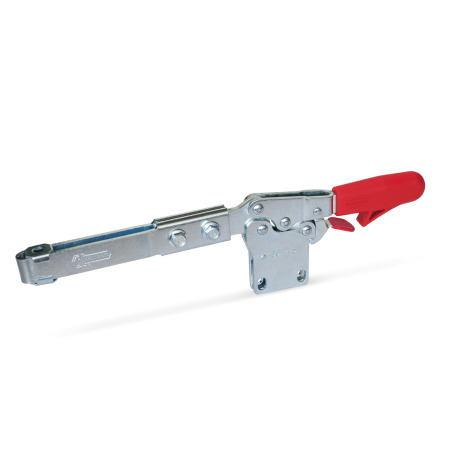

GN 820.4 Sauterelles Acier, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale

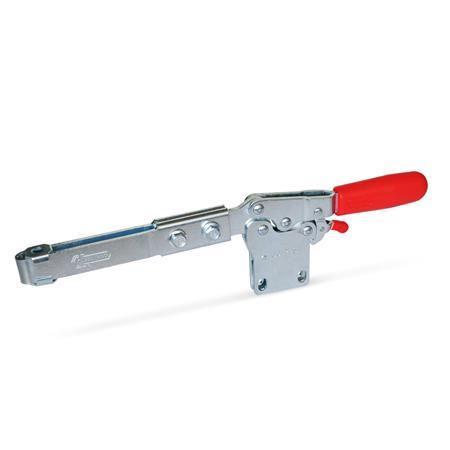

GN 820.4 Sauterelles, acier, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale, bras de serrage étendu Type: VL - Bras de serrage étendu avec trou oblong + deux rondelles à collerette
Type: VL - Bras de serrage étendu avec trou oblong + deux rondelles à collerette
GN 820.4 Sauterelles, acier, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale, bras de serrage étendu Type: VL - Bras de serrage étendu avec trou oblong + deux rondelles à collerette GN 820.4 Sauterelles, acier, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale, bras de serrage étendu Type: VLC - Bras de serrage étendu avec trou oblong, deux rondelles à collerette et une vis de serrage GN 708.1

Description du produit

Information

Les sauterelles GN 820.4 ont une fonction de sécurité permettant, lors de la fermeture, d'assurer un verrouillage sûr grâce à un crochet de sécurité à ressort. Empêche l'ouverture involontaire de la sauterelle à la suite de vibrations ou d'une tentative accidentelle de desserrage/d'ouverture de la sauterelle. Pour ouvrir et libérer la sauterelle, tirez la poignée vers le haut pour dégager le mécanisme du crochet de sécurité (opération à une main).

Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé. Elles nécessitent moins d'espace pour l'action de serrage.

Dans la version à barre en U avec deux rondelles à brides (type VL), les sauterelles peuvent recevoir une vis de serrage spécifique à l'application. Un ensemble de broches avec pointe en caoutchouc néoprène est également inclus pour le type VLC.

Spécifications

Acier

  • Acier cémenté C10
    zingué, passivé bleu
  • Goupilles de roulement trempées
  • Rivets à roulements durcis

Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale


Poignée
Plastique rouge de haute qualité résistant à l'huile


Vis de serrage GN 708.1, type A

  • Acier zingué
  • Embout en caoutchouc 85 Shore A

RoHS

Schéma technique

3D
Masquer schéma technique
GN 820.4 Sauterelles, acier, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale, bras de serrage étendu schéma

Options d'article/Tableau

Type

VLBras de serrage étendu avec trou oblong + deux rondelles à collerette
VLCBras de serrage étendu avec trou oblong, deux rondelles à collerette et une vis de serrage GN 708.1
