Couleur: B - Noir, RAL 9005, finition texturée
Description du produit

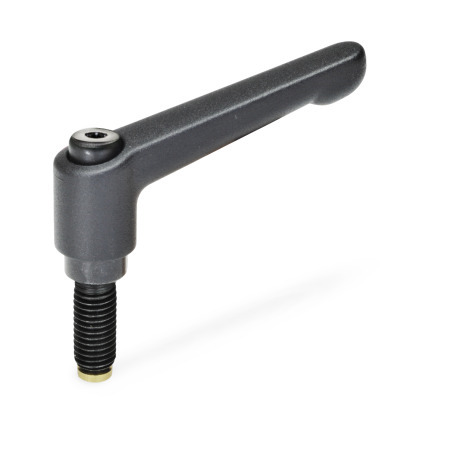

Les manettes indexables GN 306 sont destinées aux dispositifs de serrage, de compression ou de fixation sans outil. Pour une position de serrage adéquate, il est possible de remonter la poignée de la hauteur h4, puis de la faire pivoter.Une fois relâchée, elle se replace dans la dentelure sous l’effet du ressort.
Les extrémités de type MS/KU permettent d’éviter les marques de pression et la détérioration de la pièce à serrer. L’extrémité conique du type KS facilite le positionnement ou le centrage dans le trou de fixation correspondant. L’extrémité arrondie du type DZ assure un contact précis tout en compensant les erreurs d’angle.
Les patins de type KD/RD permettent d’élargir la surface de contact afin de protéger les surfaces de toute détérioration. Combiné à une extrémité sphérique, le patin forme une articulation à rotule qui s’adapte parfaitement aux surfaces de serrage irrégulières. Cela permet également d’éviter le transfert du mouvement de rotation vers la surface de serrage pendant le serrage.
Permettant également d’éviter tout glissement, le revêtement en caoutchouc du type RD assure un effet d’amortissement et réduit le bruit. Dans cette version, le disque est revêtu de caoutchouc vulcanisé pour garantir une capacité de charge élevée et une grande stabilité dimensionnelle.
Les patins sont amovibles et livrés séparément.
Spécifications
Poignée
Zinc moulé sous pression
Plastifié
- Noir, RAL 9005, finition texturéeB
- orange, RAL 2004, finition texturéeO
uniquement type MS / KU / DZ / ZK / KD - Rouge, RAL 3000, finition texturéeR
- Argenté, RAL 9006, finition texturéeS
uniquement type MS / KU / DZ / ZK / KD
Insert / Vis de retenue
Acier, noirci
- Classe 5.8 de résistance à la traction
- Pointe conique durci pour type KS
Point de butée
- Laiton pour type MS
- Plastique (POM) pour type KU
- Acier durci (point ovale) pour type DZ
Patin
- Plastique polyacétal (POM) pour type KD
- Température de fonctionnement jusqu'à 80 °C
- noir mat
- Caoutchouc acrylonitrile butadiène (NBR) pour type RD
- Dureté 85 ±5 Shore A
- Température de fonctionnement jusqu'à 120 °C
- noir mat
- Disque inox AISI 304
RoHS
Sur demande
- Poignée aux d'autres couleurs
- Poignée plate (GN 302)
