Color: B - Negro, RAL 9005, acabado texturado
Descripción del producto

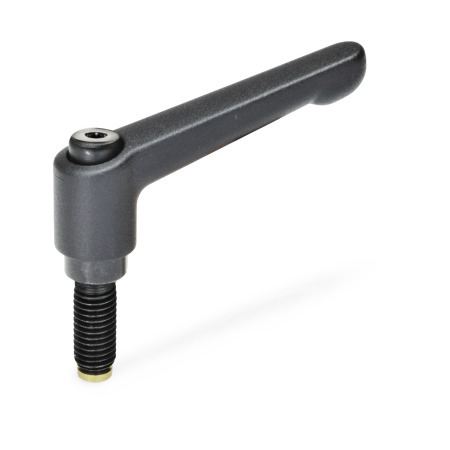

Las palancas de apriete ajustables GN 306 se utilizan en dispositivos para la sujeción, la compresión o la fijación sin herramientas. Para lograr una posición adecuada de sujeción, la palanca se puede elevar en la dimensión h4 y bascularse a continuación. Al liberarla, se vuelve a encajar en el dentado bajo la presión de un muelle.
La punta de los tipos MS / KU ayuda a evitar las marcas de presión o los daños en la pieza de trabajo sujeta. El extremo cónico del tipo KS permite un posicionamiento o un centrado simples en un agujero de montaje adecuado. La punta redondeada del tipo DZ proporciona un contacto puntiagudo y una compensación angular.
El pie de apriete de los tipos KD / RD aumenta su superficie de contacto para proteger la superficie opuesta frente a daños. En combinación con el extremo esférico, el pie de apriete forma una rótula que se adapta a las superficies de apriete irregulares. También evita que se transfiera el movimiento de rotación a la superficie de apriete durante la sujeción.
El recubrimiento de caucho del tipo RD también evita el deslizamiento, proporciona un efecto de amortiguación y reduce el ruido. En esta versión, el disco está revestido de caucho vulcanizado para asegurar una elevada capacidad de carga y estabilidad dimensional.
Los pies de apriete son extraíbles y se suministran sin montar.
Especificación
Empuñadura
Zamac
Con revestimiento de plástico
- Negro, RAL 9005, acabado texturadoB
- naranja, RAL 2004, acabado texturadoO
solo tipo MS / KU / DZ / ZK / KD - Rojo, RAL 3000, acabado texturadoR
- Plateado, RAL 9006, acabado texturadoS
solo tipo MS / KU / DZ / ZK / KD
Inserto / Tornillo de sujeción
Acero, pavonado
- Clase de resistencia a la tracción 5.8
- Punta cónica templado para tipo KS
Punta de apriete
- Latón para tipo MS
- Plástico, poliacetal (POM) para tipo KU
- Acero, templado (punta redondeada) para tipo DZ
Base de apriete
- Plástico, poliacetal (POM) para tipo KD
- Temperatura de trabajo de hasta 80 °C
- negro, mate
- Caucho butadieno acrilonitrilo (NBR)
para tipo RD- Dureza 85 ±5 Shore A
- Temperatura de trabajo de hasta 120 °C
- negro, mate
- Disco acero inoxidable AISI 304
RoHS
Bajo pedido
- Empuñadura en otros colores
- Empuñadura plana (GN 302)
