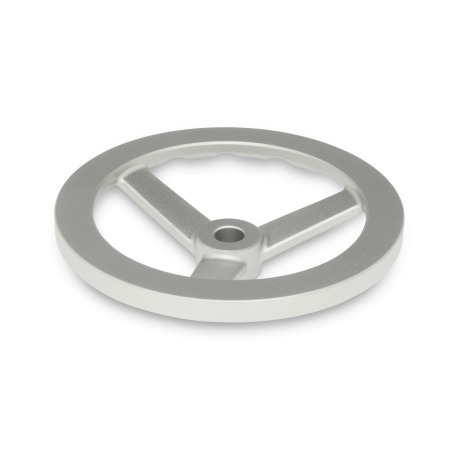

GN 949 Volants à bras en inox


Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Informations

La conception des volants à bras en inox GN 949 est conforme aux exigences des normes d'hygiène.

Les poignées tournantes sont conçues en plastique Duroplast qui, en général, assure une bonne résistance à l'impact des agents chimiques.

Spécifications

Moulage de précision inox
  • AISI CF-8
  • Moyeu usiné
  • Jante tournée
  • finition grenaillée mate

Poignée tournante similaire à GN 598.1
  • Plastique, Duroplast
    noir, brillant
  • Broche
    Inox AISI 304

RoHS

Schéma technique

3D
Masquer schéma technique
GN 949 Volants à bras, inox schéma

Options d'article/Tableau

Code d'alésage

Bsans rainure de clavette
Kavec rainure de clavette

Type

Asans poignée
Davec poignée tournante
Afficher/Masquer colonnes
d1d2H8
Alésage
d3bl1l2l3rØ
Poignée
N° de
bras
10010122071527,54544183
12512142491628,55555213
140141628101830,570,562233
160141631112035,570,571233
20018203614233970,590233

Configuration et prix

Ouvrir le configurateur 3D
Diamètre du volant d1
Code d'alésage


Diamètre d'alésage d2
Type


Trous traversants GN 110 (commande spéciale)

Afficher/Masquer colonnes
d1 H7
H11
d1 H7
H11
d2 H11d3Length l
Standard version
Length l
Handwheels DIN 950 / GN 949
to Ø 250
672,5M 34,5-
893M 55,54,5
10113M 55,54,5
12134M 66,55,5
14154M 66,55,5
16175M 687
18195M 687
20215M 687
22236M 6109
24256M 6109
26276M 6109

La liaison entre l'élément d'actionnement et l'arbre se fait très souvent au moyen d'un axe transversal ou d'une vis de pression.
En conséquence, l'utilisateur est confronté à des coûts relativement élevés car les trous traversants sur les éléments d'actionnement ne sont pas facilement disponibles en général.
Les composants avec trous traversants GN 110 sont non seulement proposés à des prix très compétitifs, mais ils évitent également au fabricant un travail de dessin inutile. Cependant, la forme géométrique de certains des éléments d'actionnement ne se prête pas à une modification de ce standard particulier.
Le trou de goupille d2 H11 est percé pour s'adapter aux goupilles à ressort d'entraînement.

Le trou traversant GN 110 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.'
Pour commander : Volant à bras DIN 950-GG-160-B14-A avec trou traversant GN 110-QE

Pièce sélectionnée (Comment commander)

Total (net)
19,40
plus TVA 3,69 €
brute 23,09 €
En stock
incl. supplément matériel: 0,50 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,222 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction
Avec une valeur totale (nette) par commande de :
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Tous les prix sont conformes à notre liste de prix n° 52, valable à partir du 1er mai 2019, plus la TVA valable uniquement pour l'Allemagne.
