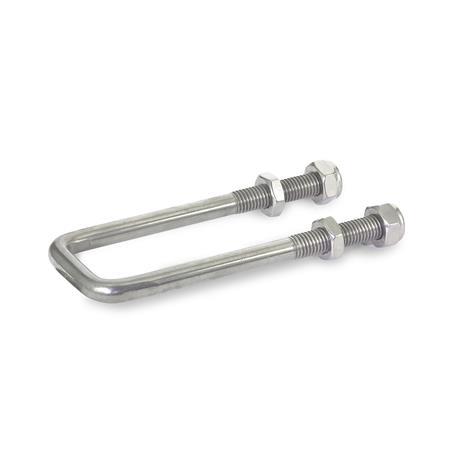

Neliönmuotoiset U-pultit GN 951.2

Tuoteperhe Ruostumaton teräs laatuluokka 2

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Neliömuotoisia U-pultteja GN 951.2 käytetään, kun salpatyyppiset lukitsimet vaativat suuremman etäisyyden salvan kannakkeeseen. Salpatyyppisiä lukitsimia on saatavissa myös ilman neliönmuotoista U-pulttia.

Tekninen eritelmä

Neliönmuotoinen U-pultti
Ruostumaton teräs AISI 304NI

Kuusiomutterit polyamidisisäkkeellä
DIN 985
Ruostumaton teräs

Kuusiomutterit
DIN 936
Ruostumaton teräs

RoHS

d₁	b	l₁	d₂	l₃	Koko	GN 852 / GN 852.3 r kun w₂=0	w₂	Koko	GN 852.1 r kun w₂=0	w₂

M 10	46	129	9	45	1700*	96	15	1400	95	15
M 10	46	179	9	45	1700	146	15	1400*	145	15
M 10	46	209	9	45	1700	176	15	1400	175	15
M 10	46	259	9	45	1700	226	15	1400	225	15
M 12	55	151	10,8	70	4000*	107	25	-	-	-
M 12	55	211	10,8	70	4000	156	36	-	-	-
M 12	55	361	10,8	70	4000	306	36	-	-	-
M 12	55	421	10,8	70	4000	366	36	-	-	-

d₁

l₁

d₂

l₃

Koko

GN 852 / GN 852.3
r kun w₂=0

w₂

Koko

GN 852.1
r kun w₂=0

w₂
