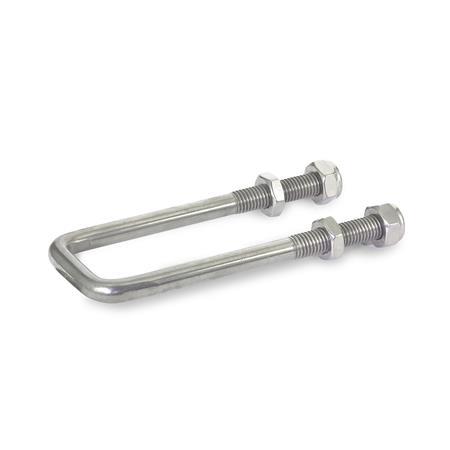

Tiranti a U quadri GN 951.2

Famiglia di prodotti Acciaio inox in classe di qualità 2

La gamma di prodotti Ganter comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Ganter sono suddivisi in classi di qualità:

Acciaio inox in classe di qualità 1

Acciaio inox in classe di qualità 2

Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox

Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I tiranti a U quadri GN 951.2 trovano impiego quando gli attrezzi di serraggio rapido richiedono una distanza maggiore dal supporto di chiusura. Gli attrezzi di serraggio a tirante sono anche disponibili senza tirante a U quadro.

Specifiche

Tirante a U quadro
Acciaio INOX AISI 304NI

Dadi esagonali con inserto in poliammide
DIN 985
Acciaio INOX

Dadi esagonali
DIN 936
Acciaio INOX

RoHS

d₁	b	l₁	d₂	l₃	Misura	GN 852 / GN 852.3 r con w₂=0	w₂	Misura	GN 852.1 r con w₂=0	w₂

M 10	46	129	9	45	1700*	96	15	1400	95	15
M 10	46	179	9	45	1700	146	15	1400*	145	15
M 10	46	209	9	45	1700	176	15	1400	175	15
M 10	46	259	9	45	1700	226	15	1400	225	15
M 12	55	151	10,8	70	4000*	107	25	-	-	-
M 12	55	211	10,8	70	4000	156	36	-	-	-
M 12	55	361	10,8	70	4000	306	36	-	-	-
M 12	55	421	10,8	70	4000	366	36	-	-	-

d₁

l₁

d₂

l₃

Misura

GN 852 / GN 852.3
r con w₂=0

w₂

Misura

GN 852.1
r con w₂=0

w₂
