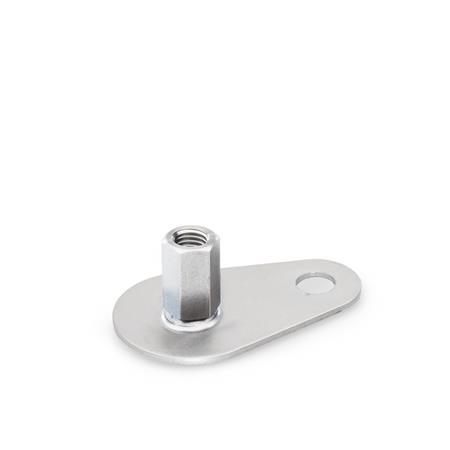

GN 43 Säätöjalat Ruostumaton teräs, kiinnityskorvakkeella, pisaranmuotoinen

Säätöjalat GN 43: Ruostumaton teräs, kiinnityskorvakkeella, pisaranmuotoinen

Tyyppi (alusta): D0 - ilman kumialustaa
Versio (ruuvi): X - ulkokuusio sisäkierteellä

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Säätöjalkojen GN 41 / GN 43 / GN 44 / GN 45 kuormitusluokitus Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

GN 43 -säätöjalkoja käytetään aggressiivisissa ympäristöissä. Aluslevyjen ja säädettävien karaversioiden runsailla yhdistelmävaihtoehdoilla näitä säätöjalkoja on mahdollista käyttää kaikissa tilanteissa.

Säätöjalat voidaan ruuvata asennuspintaan käyttämällä kiinnityskorvaketta, mikä estää sivusuuntaisen siirtymisen. Lisäksi kumialustalla varustetut tyypit suojaavat herkkiä pintoja.

Säätöjalat toimitetaan täysin koottuina eikä niitä voi purkaa.

Tekninen eritelmä

Aluslevy paljas, hiottu
Ruostumaton teräs AISI 304

Kierrekanta
Ruostumaton teräs AISI 303

Kuusiomutteri ISO 4032
Ruostumaton teräs

Kumialusta
- asetus napsauttamalla
- musta, TPE (Santoprene^® ^)
  ≈ 80 Shore A

Kumialusta
- vulkanoitu
- musta, NBR (Perbunan^®)
  70±5 Shore A

RoHS

GN 43 Säätöjalat, ruostumaton teräs, kiinnityskorvakkeella, pisaranmuotoinen luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi (alusta)

D0	ilman kumialustaa
D1	kumialustalla, napsautettu kiinni, musta
D3	kumialustalla, vulkanoitu, musta

Versio (ruuvi)

S	ilman mutteria, ulkokuusio pohjassa
SK	mutterilla, ulkokuusio pohjassa
T	ilman mutteria, paikka kiintoavaimelle kierteen kannassa
TK	mutterilla, paikka kiintoavaimelle kierteen kannassa
U	ilman mutteria, kuusiokolo yläosassa ja paikka kiintoavaimelle kierteen kannassa
UK	mutterilla, kuusiokolo yläosassa ja paikka kiintoavaimelle kierteen kannassa
V	ilman mutteria, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa
VK	mutterilla, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa
W	säädettävällä holkilla, kierre peitetty, paikka kiintoavaimelle kierteen kannassa
X	ulkokuusio sisäkierteellä

Näytä / piilota sarakkeet

d₁	d₂	l₁ Versio S / SK				Versio T / TK ja U / UK						l₂ Versio V / VK				l₃ Versio W				l₇ Versio X	d₃	h₁	h₆	l₈	m	r	s

50	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25	13	2,5	4	60	45	15	2
50	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28	13	2,5	4	60	45	15	2
50	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	2,5	4	60	45	15	2
50	M 16	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	37	13	2,5	4	60	45	15	2
60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25	13	2,5	4,5	65	50	15	2
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28	13	2,5	4,5	65	50	15	2
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	2,5	4,5	65	50	15	2
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	110	135	160	185	37	13	2,5	4,5	65	50	15	2
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	26	13	3	5	85	70	15	2
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	29	13	3	5	85	70	15	2
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	3	5	85	70	15	2
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	110	135	160	185	38	13	3	5	85	70	15	2
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	134	159	184	234	45	13	3	5	85	70	15	2
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	159	209	259	-	-	13	3	5	85	70	15	2

Näytä / piilota sarakkeet

d₁	d₂	d₅	h₃	h₄	h₅	l₄	l₅	l₆	A/F₁	A/F₂	A/F₃	A/F₄	A/F₅	A/F₆	A/F₇	t

50	M 8	-	11	-	-	-	-	-	17	-	-	-	-	-	14	8
50	M 10	-	11	-	-	-	-	-	17	-	-	-	-	-	14	10
50	M 12	-	11	-	-	-	-	-	17	-	-	-	-	-	17	12
50	M 16	-	-	17	14	-	-	-	-	12	8	-	-	-	22	16
60	M 8	-	11	-	-	-	-	-	17	-	-	-	-	-	14	8
60	M 10	-	11	-	-	-	-	-	17	-	-	-	-	-	14	10
60	M 12	-	11	-	-	-	-	-	17	-	-	-	-	-	17	12
60	M 16	24	-	17	14	45	45	29	-	12	8	10	12	20	22	16
80	M 8	-	12	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	12	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	12	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	18	15	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	18	15	56	56	37	-	15	10	13	16	24	27	20
80	M 24	35	-	21	18	67	67	42	-	19	12	17	20	30	-	-

Näytä / piilota sarakkeet

d₁	d₂	Kuormitusluokitus in kN Versio S / SK	Versio T / TK / U / UK	Versio V / VK	Versio W	Versio X

50	M 8	8	-	-	-	8
50	M 10	14	-	-	-	14
50	M 12	14	-	-	-	14
50	M 16	-	14	-	-	14
60	M 8	8	-	-	-	8
60	M 10	14	-	-	-	14
60	M 12	16	-	-	-	16
60	M 16	-	16	16	16	16
80	M 8	8	-	-	-	8
80	M 10	14	-	-	-	14
80	M 12	20	-	-	-	20
80	M 16	-	20	20	20	20
80	M 20	-	20	20	20	20
80	M 24	-	22	22	22	-
