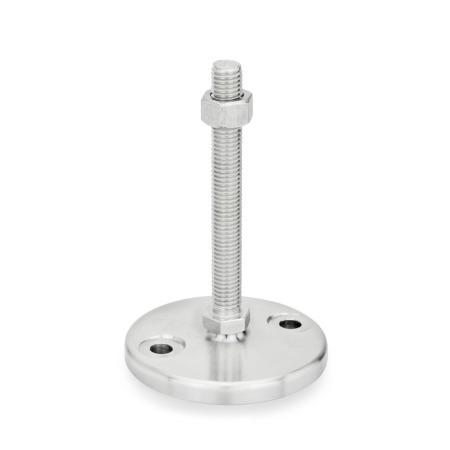

GN 23 Säätöjalat Ruostumaton teräs, sorvatulla aluslevyllä, asennusrei’illä

Säätöjalat GN 23: Ruostumaton teräs, sorvatulla aluslevyllä, asennusrei’illä

Tyyppi (jalkalevy): D0 - hienosorvattu, ilman kumipohjaa
Ruuvin versio: SK - mutterilla, ulkokuusio pohjassa

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Säätöjalat GN 23 toimitetaan valmiiksi kokoonpantuina eikä niitä voi irrottaa.

Tekninen eritelmä

Aluslevy
Ruostumaton teräs AISI 304

Kierrekanta
Ruostumaton teräs AISI 303

Kuusiomutteri ISO 4032
Ruostumaton teräs AISI 304

Kumipohja, upotettu
NBR (Perbunan®), 70 Shore A

RoHS

GN 23 Säätöjalat, ruostumaton teräs luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi (jalkalevy)

D0	hienosorvattu, ilman kumipohjaa
D1	hienosorvattu, kumipohjalla, upotettu, musta

Ruuvin versio

S	ilman mutteria, ulkokuusio pohjassa
SK	mutterilla, ulkokuusio pohjassa
T	ilman mutteria, paikka kiintoavaimelle kierteen kannassa
TK	mutterilla, paikka kiintoavaimelle kierteen kannassa
U	ilman mutteria, kuusiokolo yläosassa ja paikka kiintoavaimelle kierteen kannassa
UK	mutterilla, kuusiokolo yläosassa ja paikka kiintoavaimelle kierteen kannassa
V	ilman mutteria, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa
VK	mutterilla, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa
W	säädettävällä holkilla, kierre peitetty, paikka kiintoavaimelle kierteen kannassa
X	ulkokuusio sisäkierteellä

Näytä / piilota sarakkeet

d₁	d₂	l₁ Versio S / SK				Versio T / TK ja U / UK						l₂ Versio V / VK				l₃ ≈ Versio W				l₇ Versio X	h₁	h₂	k

80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	34	8,5	2	54,5
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	8,5	2	54,5
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	8,5	2	54,5
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	118	143	168	193	46	8,5	2	54,5
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	143	168	193	243	54	8,5	2	54,5
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	168	218	268	-	-	8,5	2	54,5
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	35	9	3	70,5
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	9	3	70,5
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	9	3	70,5
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	119	144	169	194	47	9	3	70,5
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	144	169	194	244	55	9	3	70,5
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	169	219	269	-	-	9	3	70,5
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	59	12	3,5	95,5
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5	95,5
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5	95,5

Näytä / piilota sarakkeet

d₁	d₂	d₃	h₃	h₄	h₅	l₄	l₅	l₆	A/F1	A/F2	A/F3	A/F4	A/F5	A/F6	A/F7	t

80	M 8	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	19,5	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	25,5	21,5	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	27	23	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	30,5	26	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	20,5	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	26,5	22,5	45	45	32	-	12	8	10	12	20	22	16
100	M 20	30	-	28	24	56	56	40	-	15	10	13	16	24	27	20
100	M 24	35	-	31,5	27	67	67	48	-	19	12	17	20	30	-	-
120	M 20	-	-	32	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	35,5	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	39,5	-	-	-	-	-	24	12	-	-	-	-	-

Näytä / piilota sarakkeet

d₁	d₂	Kuormitusluokitus in kN Versio S / SK	Versio T / TK Versio U / UK	Versio V / VK	Versio W	Versio X

80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-
