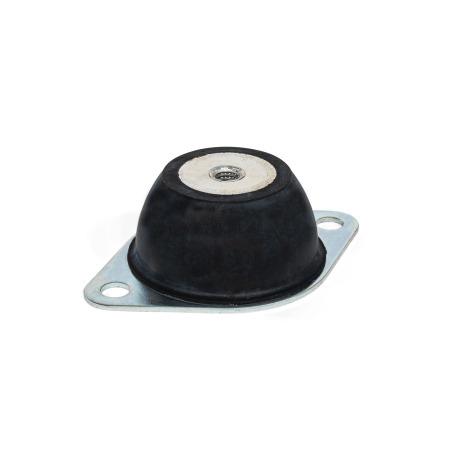

GN 148.3 Tärinänvaimentimet Kumi, laippa terästä / ruostumatonta terästä

Termit

F = Staattinen kuorma (paine)
s = Puristus (jousen siirtymä) kuormalla F
Joustojäykkyys R on kuorma, joka aiheuttaa vaimennuselementin puristumisen 1 mm:llä.

Kaava joustojäykkyyden laskemiseen: R = F/s

Taulukossa lueteltuja arvoja voi käyttää eristysasteen määrittämiseen häiriötaajuuden funktiona sivulla XYZ esitetyn lähestymistavan mukaisesti.

Kuormituskapasiteettia koskevat tiedot ovat ei-sitovia ja ohjeellisia ja sulkevat pois kaikki vastuuvelvollisuudet. Ne eivät yleensä muodosta laatutakuuta. Käyttäjän tulee itse määritellä tuotteen sopivuus määrättyihin käyttötarkoituksiin erikseen kussakin yksittäisessä tapauksessa.

Tärinän vaimentamiseen käytettävän oikean standardiosan valitsemiseksi tulee ensin ymmärtää alla esitetyt termit:

Häiriötaajuus on koneen lähettämä taajuus, toisin sanoen iskujen määrä minuutissa hertseissä mitattuna, tai pääakselin pyörimisnopeus mitattuna kierroksina minuutissa.

Staattinen kuorma newtoneissa mitattuna on kuorma, joka kohdistuu ainoaan tärinää vaimentavaan elementtiin. Koneen kokonaispaino jaetaan tärinänvaimentimien lukumäärällä. Ihanteellisessa ratkaisussa kuhunkin elementtiin kohdistuu sama kuorma.

Eristysaste, ilmoitettuna prosentteina, mittaa häiriötaajuuden absorptiota, toisin sanoen vaimennusta.

Puristuminen tai jousen siirtymä on vaimennuselementin korkeuden enimmäismuutos millimetreissä.

Laskettu joustojäykkyys newtoneissa/millimetreissä on kuorma, joka aiheuttaa 1 mm:n korkeusmuutoksen.

Esimerkki seuraavilla oletusarvoilla: Häiriötaajuus = 50 Hz; kuorma = 120 N; haluttu eristysaste = 90 %

Sopivan tärinänvaimennuselementin valitseminen alkaa vaadittavan puristuksen määrittelystä. Tämä voidaan ottaa kaavion y-akselilta pystysuoran viivan 50 Hz:n tason (x-akseli) ja
halutun 90 % eristysasteen luonteenomaisen kaaren leikkauspisteessä. Esimerkkiarvoista saadaan tuloksena 1 mm:n puristus.
Kun puristus on määritelty tällä tavalla ja ottaen huomioon staattisen kuorman, voidaan laskea tarvittava joustojäykkyys seuraavalla kaavalla:

Staattinen kuorma F [N] vaimennuselementtiä / jousen siirtymää kohden s [mm] = joustojäykkyys [N/mm] => 120 N / 1mm = 120 N/mm

Lasketun joustojäykkyyden ja halutun muodon perusteella voidaan sen jälkeen valita asianmukainen vaimennuselementti. Vastaavat joustojäykkyydet on annettu vastaavan standardilehden taulukossa. Valintaa tehtäessä on tärkeää varmistaa, että joustojäykkyys vastaa vähintään laskettua arvoa.
Esimerkissä päädytään tärinänvaimentimeen, jonka tuotenumero on 148.3-46-M10-A-60-S ja joustojäykkyys 138.3 N/mm.
