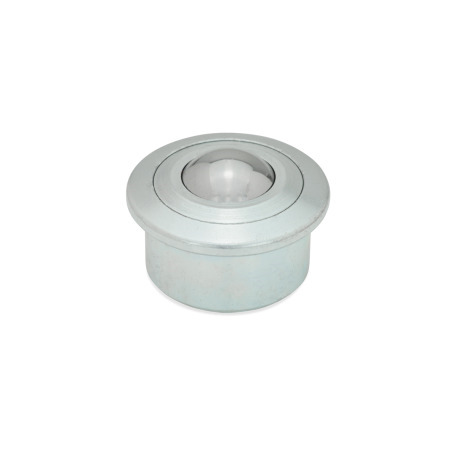

GN 509.1 Kuularullat Suurta rasitusta kestävä teräs- / ruostumaton teräskotelo, kauluksella

Kuularullat GN 509.1: Suurta rasitusta kestävä teräs- / ruostumaton teräskotelo, kauluksella
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
Kuularullatyyppien yleiskatsaus Tekniset ohjeet Ruostumattoman teräksen ominaisuudet Muovin ominaisuudet

Tuotteen kuvaus

Kuularullia GN 509.1 käytetään esimerkiksi kuljetinteknologiassa tai pakkauspöydillä raskaiden kuormien liikuttamiseen mihin tahansa suuntaan vaivattomasti. Kuulan rullalaakeri ja pölyltä suojaava huoparengas varmistavat luotettavan toiminnan ja pitkän käyttöiän.

Sorvattu kotelo on erityisen vankka ja mahdollistaa korkeammat kuormaluokitukset. Läpimitta d2 on mitoiltaan tarkka ylemmässä osassa ja hiukan vähäisempi alemmassa osassa tiukan asentamisen helpottamiseksi.

Tekninen eritelmä

Kotelo

  • TeräsS, sorvattu
    sinkitty, sinipassivoitu
  • Ruostumaton teräsN, sorvattu
    • AISI 420 koossa 12, 22–60
    • AISI 303 koossa 15

Kuormituskuula

  • asuntorakentamisen teräs

    • Teräs, paljasBL
    • Ruostumaton teräsNI AISI 420

  • asuntorakentamisen ruostumaton teräs
    Ruostumaton teräsNI AISI 420

Laakerin rullat

  • Teräs, sileä pinta kuormituskuulille BL
  • Ruostumaton teräs AISI 420C kuormituskuulille NI

Pölysuoja koossa 22 / 30
Huopa

RoHS

Lisävaruste

Kiinnitysrenkaat GN 509.3 (kuularullien pidättimet)

GN 509.1 Kuularullat, suurta rasitusta kestävä teräs- / ruostumaton teräskotelo, kauluksella, teräs/ruostumaton teräs luonnos
Piilota tekninen piirros
GN 509.1 Kuularullat, suurta rasitusta kestävä teräs- / ruostumaton teräskotelo, kauluksella, teräs/ruostumaton teräs luonnos

Tuotevaihtoehdot / Taulukko
Näytä / piilota sarakkeet
Kokod1
Kuormituskuula		d2 ±0,08d3h1 ±0,3h2 ±0,3h3 ±0,3h4Kuorma C, N
Tyypit
SBL
SNI

NNI
1212,722279843,2200150150
1515,8243011,98,13,51500400400
2222,2364520,79,852,4130010001000
3030,145552313,874,5250020002000
4544,4627534,5199,55,5600045004500
606010011747,5301510130001000010000

Koonti ja hinta
Koko
Materiaali kotelo


Kuormituskuulan materiaali
Koko
Materiaali kotelo


Kuormituskuulan materiaali

Järjestely ja kuulan koon valitseminen

Kun kuljettimen kokoa harkitaan, tulee huomioida seuraavat tekijät: Paino, koko, perusmateriaali sekä kuljetettava kuorma.

Maksimi etäisyys rullan kuulien välillä “a2“ (tasaisella pinnalla) saadaan jakamalla kuljetettavan kuorman lyhyimmän reunan pituus 2,5:llä. Näin varmistetaan, että kuljettimen kuulat kannattelevat kuormaa aina ja ehkäisevät näin sen putoamisen yli reunan tyhjään tilaan.

Tarvittava kuulien kuormankantokapasiteetti määritellään jakamalla kolmella todellisen kuorman paino. Tämä saadaan olettamasta, jonka mukaan kuormaa kuljettavan pinnan toleransseista ja kuulien yleisestä etäisyydestä johtuen vain kolme kuulaa on kerrallaan kuormitettuna.
Luonnos GN 509

a1 = kuorman lyhyimmän reunan pituus

a2 = maks. etäisyys rullan kuulien välillä

a2 = a1/2,5

F1 = kuorman paino

F2 = kuorma rullan kuulaa kohden

F2 = F1/3

Nopeus ja kitka

Sallittava kuljetusnopeus on 2 m/sek. Kuljetettavasta kuormasta riippuen suuremmilla rullan kuulilla ja nopeudella, joka ylittää 1 m/sek, voidaan olettaa lämpötilan nousevan.

Kuulien kitka-arvot 1 m/sek. nopeudella ovat noin 0,005 µ luokkaa. Tämä arvo riippuu kuitenkin käyttötarkoituksesta, ja se saattaa vaihdella suuresti.

Jos verrataan peltikotelolla varustettuja kuulia (GN 509) vaativaan käyttöön tarkoitetulla teräskotelolla varustettuihin kuuliin (GN 509.1), jälkimmäiset ovat jäykempiä. Näin ollen voidaan soveltaa teräskotelolla varustettujen kuulien staattisia arvoja.

Voitelu korroosion estämiseksi on suositeltavaa. Yleiset tavallisille kuulalaakereille tarkoitetut suositukset ovat riittäviä. Useimmissa sovelluksissa voitelun voi jättää huomioimatta.

Lämpötilankestävyys

Kokoa 36 suuremmat kuulat on varustettu huopatiivisteellä, joka suojaa niitä lian ja pölyn tunkeutumiselta. Jälkimmäisten enimmäislämpötila on vain 100 ºC.

Kuulia ilman huopatiivistettä voi käyttää myös korkeammissa käyttölämpötiloissa. Tämä johtaa kuitenkin alentuneeseen kuljetuskapasiteettiin (c). Seuraavassa taulukossa on suuntaa antavat arvot:

125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %

Muovikuulilla varustettujen kuularullayksiköiden korkein käyttölämpötila on 60 ºC.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
10,18 €
plus ALV 1,93 €
brutto 12,11 €
Paino: 0,036 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
84829900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
