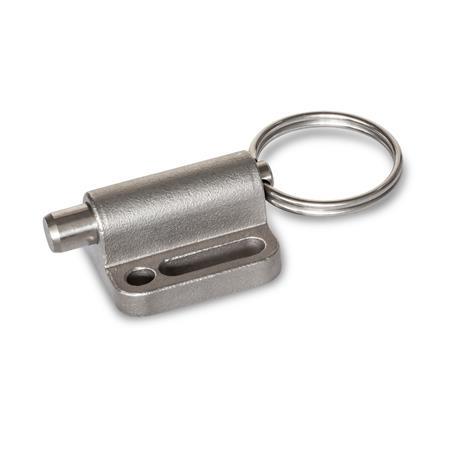

Laipalliset GN 417 -indeksitapit asennetaan samansuuntaisiksi tappien kanssa ja ne ovat tyypillisesti erityisen matalia. Urallisten asennusreikien malli tarjoaa lukuisia säätövaihtoehtoja, kuten alumiiniosioiden käyttö. Aluslevyjen ansiosta osat on helpompi asentaa uria käyttäen.
Tyypissä D on vahvistettu silmukka, jolloin se sopii erityisesti etäkäyttöön, esim. Bowden-kaapelilla.
Ruostumattomasta teräksestä valmistetut versiot mahdollistavat indeksitappien käytön aggressiivisemmissa ympäristöissä.
Ohjain
Ruostumaton teräs, tarkkuusvaluNI
Jousitappi
Ruostumaton teräs AISI 303
Jousi
Ruostumaton teräs AISI 301
Nostorengas / silmukka
Ruostumaton teräs AISI 301
RoHS
| A | vetorenkaalla |
| D | silmukalla |
| d1 Tappi h11 Reikä +0,03 / +0,08 | b1 | b2 | b3 | b4 -0,2 | d2 | d3 | h1 | h2 | h3 | k1 ±0,05 | k2 | k3 | k4 | l1 | l2 | Jousikuorma N ≈ alussa | lopussa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 22 | 16,5 | 6 | 3,3 | 14 | 6 | 7 | 4 | 10 | 14 | 4 | 8 | 4,5 | 4 | 13 | 3 | 12 |
| 5 | 28 | 22 | 8 | 4,3 | 18 | 7,2 | 9,5 | 4,5 | 13,5 | 18 | 5 | 10 | 7 | 5 | 15,5 | 5 | 24 |
| 6 | 32 | 27,5 | 10 | 5,4 | 24 | 9,5 | 10,5 | 5 | 15,5 | 21 | 5,5 | 12 | 10 | 6 | 21 | 5 | 21 |
| 8 | 34 | 33 | 12 | 5,4 | 30 | 11,8 | 12,5 | 6 | 18,5 | 23 | 5,5 | 12 | 15,5 | 8 | 26 | 6 | 22 |
| 10 | 39 | 35 | 14,5 | 6,5 | 30 | 11,8 | 14,5 | 6 | 21,75 | 27 | 6 | 15 | 13,5 | 10 | 26 | 4 | 25 |
