GN 511.1 Kiinnitinsarjat kääntyville puristusliittimille

Valokuva

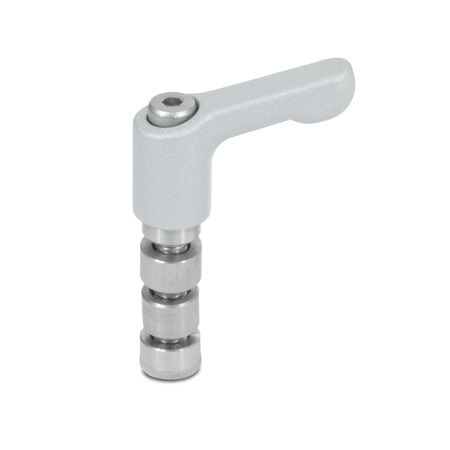

GN 511.1 Kiinnitinsarjat Tyyppi: K - säädettävällä lukitusvivulla
Tyyppi: K - säädettävällä lukitusvivulla
GN 511.1 Kiinnitinsarjat Tyyppi: K - säädettävällä lukitusvivulla GN 511.1 Kiinnitinsarjat Tyyppi: S - kuusiokoloruuvilla DIN 912

Tuotteen kuvaus

Tiedot

GN 511.1 -lukitussarjoilla kääntyvät puristusliittimet GN 482 voidaan yhdistää GN 483 -T-puristusliittimiin ja GN 484 -tarvikkeiden puristusliittimiin samalla k-mitalla ja muodostaa kääntyvien puristusliittimien liitoksia.

Keskitysholkki kohdistaa kääntyvät puristusliittimet toisiinsa nähden. Asentamisen aikana pyälletty kierreholkki viedään lukitusruuvilla tai painamalla sisään yhteen kahdesta kääntyvästä puristusliittimestä, ja näin sitä käytetään nivelletyn liitoksen lukitsemiseen.

Vastaavat kiinnitinsarjat on esitetty asianmukaisten puristusliittimien mittataulukoissa.

Tekninen eritelmä

Kahva
Sinkkivalu
muovipinnoitettu
hopea, RAL 9006, teksturoitu viimeistely
Kierresisäke,
välikeholkki,
keskitysholkki,
kierreholkki
Ruostumaton teräs AISI 303
Kuusiokoloruuvit DIN 912
Ruostumaton teräs AISI 304

RoHS

Tekninen piirros

3D
Piilota tekninen piirros
GN 511.1 Kiinnitinsarjat luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Skuusiokoloruuvilla DIN 912
Ksäädettävällä lukitusvivulla
Näytä / piilota sarakkeet
d1l2d2d3d4l1l3l4l5l6h1h2Kääntyvä puristusliitin
k-mitta
M 4167,56,97,52211,54,54418,52316
M 52098,49301465524,530,520
M 62510,59,910,54518,56,57624,53525
M 63010,59,910,54523,56,57624,53530

Koonti ja hinta

Avaa 3D-konfiguraattori
Kierre d1
Pituus l2
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
6,49
plus ALV 1,23 €
brutto 7,72 €
Pyydä toimitusaika
Paino: 0,030 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.
