Tuotteen kuvaus

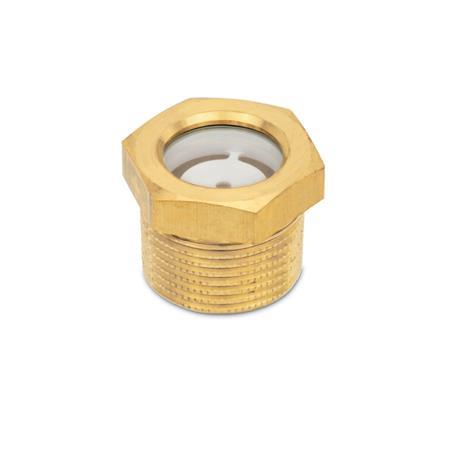

GN 743.7 -öljysilmien kartiokierteellä saadaan aikaan metallinen tiiviste. Kun kartiomallista ulkokierrettä R kiristetään, se lukitsee itsensä vastaavaan lieriömäiseen Rp-sisäkierteeseen.
Nollatasolla ulkokierteellä R on sama kierteen läpimitta kuin Rp-sisäkierteellä, joten se voidaan ruuvata sisään käsin. Työkalun avulla suoritettu voimakas kiristys lisää kytkeytymispituutta ja sulkee ruuviliitoksen tiiviisti. Lisäksi tavallisesti käytetään tiivistysainetta (hamppu- tai teflonnauhaa). R-kierre on “karkeapintainen”, joten tiivistysaine ei liiku sisään kierrettäessä.
GN 743.7 -öljysilmiä voi käyttää myös paineistetuissa säiliöissä. Enimmäispainetta koskevat testit ovat saatavissa.
Tekninen eritelmä
Runko
Messinki (CuZn40Pb2)
Tarkistuslasi
Float-lasi
Käyttölämpötila enintään 100 °C
Kontrastipinta
Muovi, polyeetterisulfoni (PESU)
O-rengas
Akryylinitriittibutadieeni-kumi (NBR)
RoHS
Tilauksesta
- O-rengas valmistett
eteenipropyleenidieenimonomeerista (EPDM)
