Descripción del producto

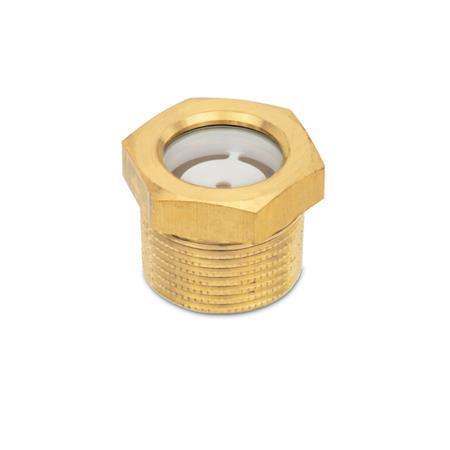

La rosca cónica de los visores de nivel de aceite GN 743.7 hace posible un sellado metálico. Al apretar la rosca cónica macho R, se bloquea con la rosca cilíndrica hembra Rp correspondiente.
Con el plano de referencia "a", la rosca macho R tiene el mismo diámetro que la rosca hembra Rp, por lo que se puede atornillar a mano. El apriete fuerte con herramienta aumenta la longitud del acoplamiento y sella la conexión roscada. Además, se suele utilizar un sellador (banda de cáñamo o teflón). La rosca R se "hace rugosa", de modo que el sellador no se desplaza durante el apriete.
Los visores de nivel de aceite GN 743.7 también se pueden usar en depósitos a presión. Están disponibles pruebas de presión máxima.
Especificación
Carcasa
Latón (CuZn40Pb2)
Visor
Vidrio flotado
Temperatura de trabajo de hasta 100 °C
Reflector
Plástico, poliéter sulfona (PESU)
Junta tórica
Goma de acrilonitrilo butadieno (NBR)
RoHS
Bajo pedido
- Junta tórica abricada en
monómero de etileno propileno dieno (EPDM)
