GN 356 Kumipuskurit Teräs, kartiomainen

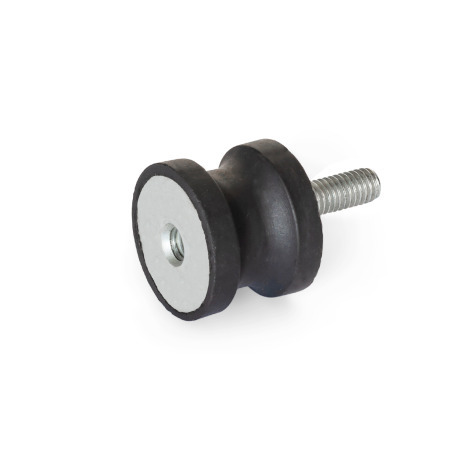

Kumipuskurit GN 356: Teräs, kartiomainen
Tyyppi: ES - sisäkierteellä / kierretapilla
Tyyppien yleiskatsaus tärinänvaimennuselementit / puskurit / kumipuskurit Tekniset ohjeet puskurit / kumipuskurit Palautumiskykyominaisuudet GN 356 / GN 456 Muovin ominaisuudet

Tuotteen kuvaus

GN 356 -kumipuskurit tarjoavat joustavan tuen laitteille, kuten kompressorit tai pumput.

Kartiomainen muoto absorboi sivusuuntaisia voimia paremmin lieriömäisiin kumipuskureihin verrattua. Painekuorman alaisena kumi ei myöskään leviä dºº1ºº poikkileikkauksen yli.

Tekninen eritelmä

Kumi
Luonnonkumi (NR), musta

  • vulkanoitu suojalevyihin
  • Käyttölämpötila -40 °C - +80 °C
  • Kovuus Shore A ±5
    • pehmeä40
    • keskikova55
    • kova70

Suojalevyt / Kierreholkit / Kierretapit
Teräs, sinkitty, sinipassivoitu

RoHS

Tilauksesta

Kumi harmaa

GN 356 Kumipuskurit, teräs luonnos
Piilota tekninen piirros
GN 356 Kumipuskurit, teräs luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

EEkahdella sisäkierteellä
ESsisäkierteellä / kierretapilla
SSkahdella kierretapilla
Näytä / piilota sarakkeet
d1h
Tyyppi EE
Tyyppi ES
Tyyppi SS		d2d3Pituus lst
10-10108M 41014
1515151512M 41024
2015151514M 61826
2020202016M 61826
2030303014M 61826
2520202020M 61826
3020202022M 82028
3025252518M 82028
3534343425M 82028
4025252530M 82328
4030303033M 82328
4050505032M 82328
5030303042M 1028210
6060606049M 1028210
7540404060M 1237312

Koonti ja hinta
Ulkoläpimitta d1
Korkeus h (tyyppi EE)
Korkeus h (tyyppi ES)
Korkeus h (tyyppi SS)
d2
Tyyppi



Kovuus



Ulkoläpimitta d1
Korkeus h (tyyppi EE)
Korkeus h (tyyppi ES)
Korkeus h (tyyppi SS)
d2
Tyyppi



Kovuus



Tekniset ohjeet
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Puskurit ja kumipuskurit ovat parhaita puristusvoimien absorboimiseen. Veto-, leikkaus-, taitto- ja vääntökuormia voidaan absorboida rajoitetusti, mutta ne vaikuttavat negatiivisesti käyttöikään. Standardilehdessä tai teknisessä osiossa olevat tiedot kuormituskapasiteetista sisältävät ohjearvoja, jotka eivät ole sitovia. Näiden arvojen ylittäminen voi johtaa myös käyttöiän lyhentymiseen tai osan välittömään vikaantumiseen.

Esimerkeissä on näytetty, miten suunnitelmaa voi muuttaa epäsuotuisan kuormitustilanteen muuntamiseksi suotuisaksi järjestelyksi puristuskuormalla.

Elastomeerielementtien käyttöikä voi lyhentyä ympäristöolosuhteiden johdosta, kuten UV-säteily, rapautuminen, hiilivedyt ja kemikaalit, sekä ikääntymisen johdosta. Käyttö asianmukaisella suojauksella pidentää käyttöikää.

Rakennusesimerkkejä

Epäsuotuisa

Suotuisa
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Valittu osa (Tilausohjeet)

Yhteensä (netto)
1,07 €
plus ALV 0,20 €
brutto 1,27 €
#artikelLagerbestandAnfrageUsa
Paino: 0,003 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
40169991
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
