GN 356 Antivibranti in gomma Acciaio, rastremati

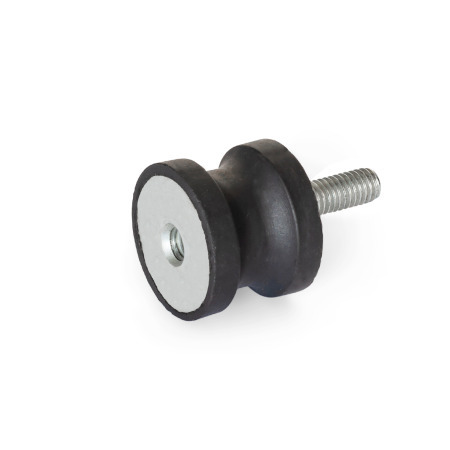

Antivibranti in gomma GN 356: Acciaio, rastremati
Tipo: ES - con filettatura interna / perno filettato
Panoramica dei tipi elementi antivibranti / antivibranti / antivibranti in gomma Istruzioni tecniche antivibranti / antivibranti in gomma Caratteristiche di resilienza GN 356 / GN 456 Caratteristiche del materiale plastico

Descrizione del prodotto

Gli antivibranti in gomma GN 356 garantiscono il supporto elastico di apparecchiature come compressori e pompe.

La forma rastremata assorbe meglio le forze laterali rispetto agli antivibranti in gomma di forma cilindrica. Inoltre, sotto carichi di pressione la gomma non si gonfia oltre la sezione trasversale d1.

Specifiche

Gomma
Gomma naturale (NR), nero

  • Vulcanizzata sulle piastre di copertura
  • Temperatura di esercizio -40 °C a +80 °C
  • Durezza Shore A ±5
    • Morbido40
    • Medio55
    • Duro70

Piastre di copertura / Boccole filettate / Perni filettati
Acciaio, zincato, passivato blu

RoHS

Su richiesta

Gomma colore grigio

GN 356 Antivibranti in gomma, acciaio disegno
Nascondi disegno tecnico
GN 356 Antivibranti in gomma, acciaio disegno

Opzioni articolo / Tabella

Tipo

EECon due filettature interne
EScon filettatura interna / perno filettato
SSCon 2 perni filettati
Mostra / Nascondi colonne
d1h
Tipo EE
Tipo ES
Tipo SS		d2d3Lunghezza lst
10-10108M 41014
1515151512M 41024
2015151514M 61826
2020202016M 61826
2030303014M 61826
2520202020M 61826
3020202022M 82028
3025252518M 82028
3534343425M 82028
4025252530M 82328
4030303033M 82328
4050505032M 82328
5030303042M 1028210
6060606049M 1028210
7540404060M 1237312

Selezione e configurazione articolo
Diametro esterno d1
Altezza h (tipo EE)
Altezza h (tipo ES)
Altezza h (tipo SS)
d2
Tipo



Durezza



Diametro esterno d1
Altezza h (tipo EE)
Altezza h (tipo ES)
Altezza h (tipo SS)
d2
Tipo



Durezza



Istruzioni tecniche
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Gli antivibranti e gli antivibranti in gomma sono ideali per assorbire le forze di compressione. I carichi di trazione, taglio, flessione e torsione possono essere assorbiti in misura limitata, ma incidono negativamente sulla durata utile. Le informazioni sulla capacità di carico riportate nel foglio di normalizzazione o nella sezione tecnica contengono valori guida non vincolanti. Il superamento di questi valori può anche comportare una riduzione della durata utile o un guasto immediato del componente.

Gli esempi mostrano come un progetto possa essere modificato per convertire situazioni di carico sfavorevoli in configurazioni favorevoli con carico di compressione.

La durata utile degli elementi in elastomero può essere ridotta dalle condizioni ambientali, come radiazioni UV, agenti atmosferici, idrocarburi e sostanze chimiche, nonché dall’invecchiamento. Il posizionamento con una protezione adeguata prolungherà la durata utile.

Esempi di costruzione

Sfavorevole

Favorevole
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Parte selezionata (Come ordinare)

Totale (netto)
1,07 €
più IVA 0,20 €
lordo 1,27 €
#artikelLagerbestandAnfrageUsa
Peso: 0,003 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
40169991
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
