GN 351 Kumipuskurit läpireiällä

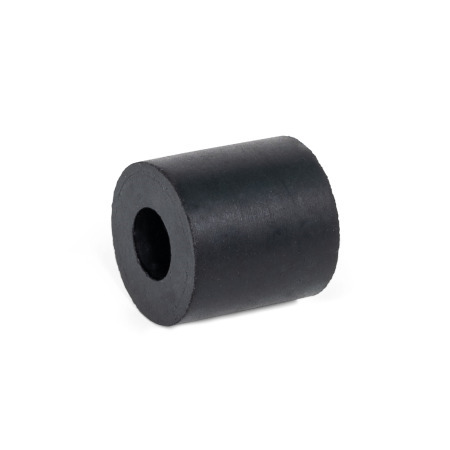

Kumipuskurit GN 351: läpireiällä
Tyyppien yleiskatsaus tärinänvaimennuselementit / puskurit / kumipuskurit Tekniset ohjeet puskurit / kumipuskurit Resilent Characteristics GN 351 / GN 451 Muovin ominaisuudet

Tuotteen kuvaus

GN 351 -kumipuskurit sopivat koneen laitteiden elastiseen asennukseen, kuten moottorit, kompressorit ja pumput. Kiinnittämisen voi toteuttaa joustavasti, esim. standardiruuveilla.

Tekninen eritelmä

Kumi
Luonnonkumi (NR), musta

  • Käyttölämpötila -40 °C - +80 °C
  • Kovuus Shore A ±5
    • pehmeä40
    • keskikova55
    • kova70

RoHS

GN 351 Kumipuskurit, läpireiällä luonnos
Piilota tekninen piirros
GN 351 Kumipuskurit, läpireiällä luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

BLäpireikä
Näytä / piilota sarakkeet
d1hd2
15121520--6,5
2015202530-8,5
25152025304010,5
30203040--13,5
4020304050-13,5
50304050--17
603060---17
8030405080-21
100304080--21

Koonti ja hinta
Ulkoläpimitta d1
Korkeus h
Reiän läpimitta d2
Tyyppi

Kovuus



Eritelmät



Ulkoläpimitta d1
Korkeus h
Reiän läpimitta d2
Tyyppi

Kovuus



Tekniset ohjeet
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Puskurit ja kumipuskurit ovat parhaita puristusvoimien absorboimiseen. Veto-, leikkaus-, taitto- ja vääntökuormia voidaan absorboida rajoitetusti, mutta ne vaikuttavat negatiivisesti käyttöikään. Standardilehdessä tai teknisessä osiossa olevat tiedot kuormituskapasiteetista sisältävät ohjearvoja, jotka eivät ole sitovia. Näiden arvojen ylittäminen voi johtaa myös käyttöiän lyhentymiseen tai osan välittömään vikaantumiseen.

Esimerkeissä on näytetty, miten suunnitelmaa voi muuttaa epäsuotuisan kuormitustilanteen muuntamiseksi suotuisaksi järjestelyksi puristuskuormalla.

Elastomeerielementtien käyttöikä voi lyhentyä ympäristöolosuhteiden johdosta, kuten UV-säteily, rapautuminen, hiilivedyt ja kemikaalit, sekä ikääntymisen johdosta. Käyttö asianmukaisella suojauksella pidentää käyttöikää.

Rakennusesimerkkejä

Epäsuotuisa

Suotuisa
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Valittu osa (Tilausohjeet)

Yhteensä (netto)
1,32 €
plus ALV 0,25 €
brutto 1,57 €
Varastossa
Paino: 0,002 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
40169991
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
