GN 237.1 Saranat Muovi, vaakatasossa pitkänomaiset

Valokuva

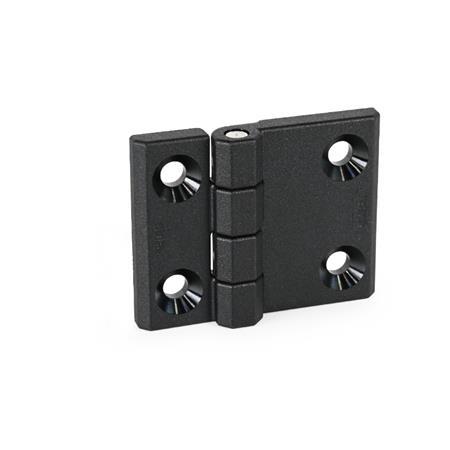

GN 237.1 Saranat, muovi, vaakatasossa pitkänomaiset Saranan lehdet: l3 ≠ l4 - pitkänomainen yhdellä sivulla
Alkuperäinen ELESA-design
koodi: CFM-L.
Saranan lehdet: l3 ≠ l4 - pitkänomainen yhdellä sivulla
GN 237.1 Saranat, muovi, vaakatasossa pitkänomaiset Saranan lehdet: l3 ≠ l4 - pitkänomainen yhdellä sivulla GN 237.1 Saranat, muovi, vaakatasossa pitkänomaiset Saranan lehdet: l3 = l4 - pitkänomainen molemmilla sivuilla

Tuotteen kuvaus

Tiedot

Vaakatasossa pitkänomaisilla saranan lehdillä varustetut saranat GN 237.1 on muotoiltu kompakteiksi ja tukeviksi. Niitä käytetään silloin, kun kiinnitysreikiin tarvitaan suuremmat välit.

Tekninen eritelmä

Muovi (Polyamidi PA-HP)
  • lasikuituvahvistettu
  • lämpötilankestävyys enintään 140 ºC
    musta, matta

Tappi
Ruostumaton teräs AISI 303


RoHS

Tekninen piirros

3D
Piilota tekninen piirros
GN 237.1 Saranat, muovi, vaakatasossa pitkänomaiset luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

A2x2 reiät uppokantaruuveille
Näytä / piilota sarakkeet
l1
pitkänomainen
yhdellä puolella

pitkänomainen
molemmilla puolilla
l2d1d2h1h2h3h4 ≈l3l4m1 ±0,25m2 ±0,25m3m4
63-506,5611,566,513183143301528
-76506,5611,566,513313156302828
90-606,581588,517215163361845
-120606,581588,517515190364545

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät





Pituus l1
Leveys l2
Tyyppi

Valittu osa (Tilausohjeet)

Yhteensä (netto)
4,55
plus ALV 0,86 €
brutto 5,41 €
Varastossa
Paino: 0,037 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin+49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 54 mukaisia, voimassa alkaen 1. toukokuuta 2022, plus ALV vain Saksan tapauksessa.
