GN 119 Salpalukot Toiminta käyttöelementeil tai hylsyavaimella

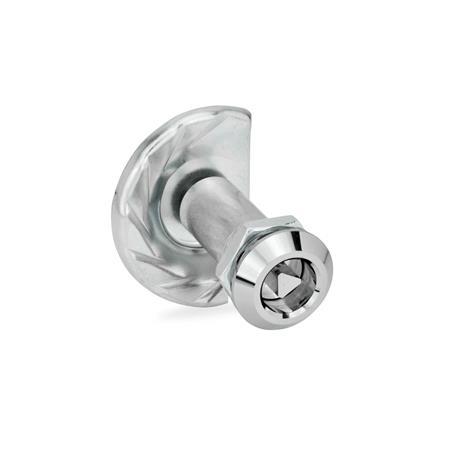

Salpalukot GN 119: Toiminta käyttöelementeil tai hylsyavaimella
Materiaali: ZD - Sinkkivalu
Tyyppi: DK - Kolmion kanssa
Asennus- ja kokoonpano-ohjeet Muovin ominaisuudet Käyttööhjeet GN 119

Tuotteen kuvaus

Salpalukoilla GN 119 on 10 mm vetoalue. Lukitseminen tapahtuu kääntämällä salpaa myötäpäivään.

Tekninen eritelmä

  • Lukkokotelo / käyttöpultti
    Sinkkivalu, kromattu
  • Kääntösalpa
    Teräslevy
    sinkitty, sinipassivoitu
  • Välikappale
    Alumiini
  • Tähtivääntimet GN 5337.2
    Muovi (polypropeeni PP)
    musta, matta

RoHS

Lisävaruste

Hylsyavaimet GN 119.2
Suojakannet GN 120
Avauskahvat GN 120.1
Peltilävistimet GN 123

GN 119 Salpalukot, toiminta käyttöelementeillä tai hylsyavaimella luonnos
Piilota tekninen piirros
GN 119 Salpalukot, toiminta käyttöelementeillä tai hylsyavaimella luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

SGtähtivääntimellä
DKKolmion kanssa
VK7Toiminta neliökaralla A/F7
VK8Toiminta neliökaralla A/F8
VDEToiminta kaksoiskärjellä
Näytä / piilota sarakkeet
Puristus alue A1 ... A9
(Ovi paksuus + kehyksen paksuus)		A1
A1 (l=35)A2 (l=40)A3 (l=45)A4 (l=50)A5 (l=55)A6 (l=60)A7 (l=65)A8 (l=70)A9 (l=75)
17...2522...3027...3532...4037...4542...5047...5552...6057...65

Koonti ja hinta
Tyyppi





Kiinnitysalue A
Eritelmät

Tyyppi





Kiinnitysalue A

Asennus- ja kokoonpano-ohjeet
c8636fcf-68b4-4d46-b1bc-1cd6dfece88b

Kääntämällä salpaa myötäpäivään (oikealle) porrastettu kääntösalpa liikkuu ylöspäin oven kehyksen takana ja vetää ovea sisäänpäin.

Kääntösalvan suuri vetoalue (10 mm) mahdollistaa näiden lukkojen käyttämisen tiivistenauhoilla varustetuissa ovissa.Kun valitaan kiinnitysväli A, täytyy huomioida kaikki mahdolliset tiivisteet.

Tee asennusta varten reikä oveen piirroksessa esitetyllä tavalla.

Lukkokotelo ja ennalta koottu käyttöpultti sijoitetaan reikään etupuolelta ja kiinnitetään paikalleen takapuolelta asennusmutterilla. Välikappale ja kääntösalpa työnnetään sitten peräkkäin käyttöpultille takapuolelta ja kiinnitetään kuusiokantaruuvilla.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Asennusreiän läpimitta voidaan asettaa myös poraamalla tai jyrsimällä vastakkaisissa piirroksissa osoitetulla tavalla.

Peltilävistimet GN 123 on myös saatavissa pienille tuotantoerille ja peltilevyille, joiden paksuus on < 2 mm.
869dbcd9-dc6b-42a5-94dd-57f7fb19cfd6

Valittu osa (Tilausohjeet)

Yhteensä (netto)
9,10 €
plus ALV 1,73 €
brutto 10,83 €
Varastossa
Paino: 0,118 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83089000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
