GN 115.9 Salpalukot turvatoiminnolla Toiminta käyttöelementeillä

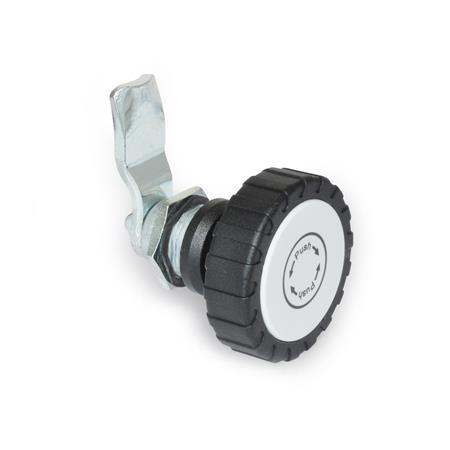

Salpalukot turvatoiminnolla GN 115.9: Toiminta käyttöelementeillä
Tyyppi: RG - Toiminta pyälletyllä nupilla
Asennus- ja kokoonpano-ohjeet Muovin ominaisuudet

Tuotteen kuvaus

Salpalukoissa GN 115.9 on paina ja käännä -turvatoiminto. Salpa lukitsee karan paikalleen kahdessa ääriasennossa. Laitetta voi kääntää 90º vain silloin, kun käyttöelementtiä painetaan alas, jolloin turvatappi vapautuu lukitusta asennosta. Tämä ominaisuus takaa salvan luotettavuuden ja estää sitä liikkumasta itsekseen tai tärinän seurauksena.

Salvan viistereunat tekevät oven sulkemisen helpommaksi. Erilaisilla kammilla varustetut salvat kattavat salpausetäisyyden A välillä 4-32 mm.

Salpalukot GN 115.9 toimitetaan irrallisella salvalla.

Tekninen eritelmä

  • Lukkokotelo
    Sinkkivalu
  • Kotelon kaulus
    muovipinnoitettu
    musta, teksturoitu viimeistelySWSW
  • Käyttöelementit
    Muovi (polyamidi PA)
    musta, matta
  • Suojakansi
    Muovi (polyamidi PA)
    vaaleanharmaa
  • Kaikki muut osat
    Teräs, sinkitty, sinipassivoitu

RoHS

Lisävaruste

Sähkömekaaniset lukitusjärjestelmät GN 120.4
Suojaavat ohjainlevyt GN 120.2
Peltilävistimet GN 123

GN 115.9 Salpalukot turvatoiminnolla, käyttöelementillä luonnos
Piilota tekninen piirros
GN 115.9 Salpalukot turvatoiminnolla, käyttöelementillä luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

RGToiminta pyälletyllä nupilla
KGToiminta siipinupilla
HGToiminta vivulla
Näytä / piilota sarakkeet
Salpaetäisyys A
468101314161820222426283032

Koonti ja hinta
Tyyppi



Salpaetäisyys A
Pinta, kohdistusrengas
musta, teksturoitu viimeistely
Eritelmät

Tyyppi



Salpaetäisyys A
Pinta, kohdistusrengas
musta, teksturoitu viimeistely

Asennus- ja kokoonpano-ohjeet
89a543b8-3a6c-4763-b34f-c6c883af4562

Asennusta varten mitoita oven reiän läpimitta vastapuolen piirroksessa esitetyllä tavalla.

Kun kokoonpano on valmis, salpa työnnetään reiän läpi etupuolelta. Sen jälkeen kuusiomutteri voidaan työntää salvan yläpuolelle takaa käsin ja pultata paikalleen.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Asennusreiän läpimitta voidaan asettaa myös poraamalla tai jyrsimällä vastakkaisissa piirroksissa osoitetulla tavalla.

Pienillä sarjoilla ja alle 2 mm teräspeltien tapauksessa Peltilävistimet GN 123 on oikea työkaluvalinta.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
12,19 €
plus ALV 2,32 €
brutto 14,51 €
Varastossa
sis. materiaaliveloituksen: 0,06 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,124 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83016000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
