GN 115.9 Salpalukot turvatoiminnolla Toiminta hylsyavaimella

Valokuva

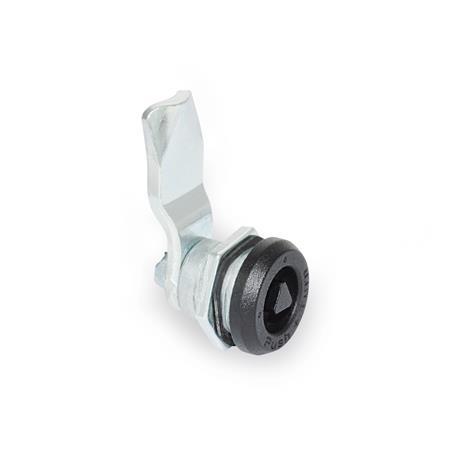

GN 115.9 Salpalukot turvatoiminnolla, hylsyavaimella Tyyppi: DK - Toiminta kolmiokaralla (DK7)
Tyyppi: DK - Toiminta kolmiokaralla (DK7)
GN 115.9 Salpalukot turvatoiminnolla, hylsyavaimella Tyyppi: DK - Toiminta kolmiokaralla (DK7) GN 115.9 Salpalukot turvatoiminnolla, hylsyavaimella Tyyppi: VK7 - Toiminta neliökaralla A/F7 GN 115.9 Salpalukot turvatoiminnolla, hylsyavaimella Tyyppi: VK8 - Toiminta neliökaralla A/F8

Tuotteen kuvaus

Tiedot

Salpalukoissa GN 115.9 on paina ja käännä -turvatoiminto. Lukko lukitsee karan paikalleen kahdessa ääriasennossa. Laitetta voi kääntää 90º vain silloin, kun käyttöelementtiä painetaan alas hylsyavaimella, jolloin turvatappi vapautuu lukitusta asennosta. Tämä ominaisuus takaa lukon luotettavuuden ja estää sitä liikkumasta itsekseen tai tärinän seurauksena.

Lukon viistereunat tekevät oven sulkemisen helpommaksi. Erilaisilla kammilla varustetut salvat kattavat salpausetäisyyden A välillä 4-32 mm.

Salpalukot GN 115.9 toimitetaan irrallisella salvalla.

Tekninen eritelmä

Lukkokotelo
Sinkkivalu
Kotelon kaulus
muovipinnoitettu
musta, teksturoitu viimeistelySWSW
Kaikki muut osat
Teräs, sinkitty, sinipassivoitu

RoHS

Lisävaruste

Hylsyavaimet GN 119.2
Suojakannet GN 120
Avauskahvat GN 120.1
Suojaavat ohjainlevyt GN 120.2
Peltilävistimet GN 123

Tekninen piirros

3D
Piilota tekninen piirros
GN 115.9 Salpalukot turvatoiminnolla, hylsyavaimella luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

DKToiminta kolmiokaralla (DK7)
VK7Toiminta neliökaralla A/F7
VK8Toiminta neliökaralla A/F8
Näytä / piilota sarakkeet
Salpaetäisyys A
468101314161820222426283032

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

Tyyppi



Salpaetäisyys A
Pinta, kohdistusrengas
SW

Asennus- ja kokoonpano-ohjeet

Luonnos GN 115 asennus

Asennusta varten mitoita oven reiän läpimitta vastapuolen piirroksessa esitetyllä tavalla.

Kun kokoonpano on valmis, salpa työnnetään reiän läpi etupuolelta. Sen jälkeen kuusiomutteri voidaan työntää salvan yläpuolelle takaa käsin ja pultata paikalleen.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Pienillä sarjoilla ja alle 2 mm teräspeltien tapauksessa Peltilävistimet GN 123 on oikea työkaluvalinta.

Asennusreiän läpimitta voidaan asettaa myös poraamalla tai jyrsimällä vastakkaisissa piirroksissa osoitetulla tavalla.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
7,85
plus ALV 1,49 €
brutto 9,34 €
Varastossa
Paino: 0,089 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.
