GN 115.7 Salpalukot U-kahvalla Sinkkivalu, toiminta hylsyavaimella

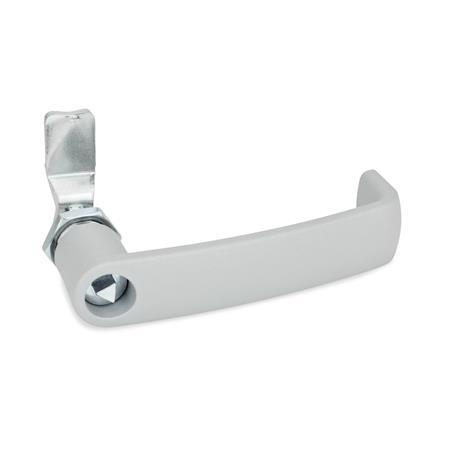

Salpalukot U-kahvalla GN 115.7: Sinkkivalu, toiminta hylsyavaimella
Tyyppi: DK - Kolmion kanssa
Pinta: SR - hopea, RAL 9006, teksturoitu viimeistely
Käyttöohje GN 115.7

Tuotteen kuvaus

U-kahvalla varustettuja salpalukkoja GN 115.7 käytetään silloin, kun käyttötarkoitus vaatii sekä lukitusmekanismin että kahvan. Ne lukitsevat kääntämällä niitä 90º, mikä liikuttaa salvan vartta ovenkehyksen takana lukittuun asentoon. Salvan varren viisteet helpottavat oven sulkemista.

Erilaisilla kammilla varustetut salvat kattavat salpausetäisyyden A välillä 4-50 mm. U-kahvalla varustetut salpalukot GN 115.7 toimitetaan irrallisella salvalla.

U-kahva integroidulla salvan varrella on miellyttävästi muotoiltu ja kustannustehokas vaihtoehto.

Tekninen eritelmä

U-kahva
Sinkkivalu
muovipinnoitettu

  • musta, RAL 9005, teksturoitu viimeistelySWSW
  • hopea, RAL 9006, teksturoitu viimeistelySRSR

Muut osat
Teräs
sinkitty, sinipassivoitu

RoHS

Lisävaruste

Hylsyavaimet GN 119.2
Suojaavat ohjainlevyt GN 120.2
Sisäpuolen kahvat GN 120.3

GN 115.7 Salpalukot U-kahvalla, toiminta hylsyavaimella luonnos
Piilota tekninen piirros
GN 115.7 Salpalukot U-kahvalla, toiminta hylsyavaimella luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

DKKolmion kanssa
VK7Toiminta neliökaralla A/F7
VK8Toiminta neliökaralla A/F8
SCHToiminta uralla
VDEToiminta kaksoiskärjellä
Näytä / piilota sarakkeet
Salpaetäisyys A
46810131416182022242628303234363840424550

Koonti ja hinta
Tyyppi





Salpaetäisyys A
Pinta
hopea
musta
Tyyppi





Salpaetäisyys A
Pinta
hopea
musta

Tekniset ja kokoonpano-ohjeet

Asennuksen sijainnista riippuen salvan 90º kääntöväli voidaan määritellä tappityyppisellä elementillä, joka voidaan asettaa 4 eri asentoon.

Näin U-kädensijalla varustettua salpaa voidaan käyttää kaikissa kiinnitysasennoissa ja riippumatta kääntö- ja lukitussuunnista tai oven kapeudesta. Tämän jälkeen 90º asteen kääntöalueen uudelleenasettaminen on mahdollista tarpeen vaatiessa.

Mahdolliset tappivaihtoehdot ja tuloksena saadut 90º kääntövälit on esitetty piirroksessa.
91e053dd-cea4-4f75-9841-383608091c02
c9c8e0d0-2dba-4bcd-908b-451857225a96

Asentamista varten oveen, suojukseen tai luukkuun tulee tehdä kaksi reikää oheisten piirustusten mukaisesti.

Jos kyseessä on esiasennettu versio (U-kahva, joka sisältää salvan varren), salpa voidaan työntää reiän läpi etupuolelta käsin. Sen jälkeen asennusmutteri voidaan työntää salvalle takaa käsin ja pultata paikalleen. U-kahvan toinen pää kiinnitetään M6 asennusruuvilla (ei sisälly toimitukseen). Lopuksi molemmat elementit kiristetään.

Tarvittavat asennusreiät tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
18,46 €
plus ALV 3,51 €
brutto 21,97 €
Varastossa
sis. materiaaliveloituksen: 0,67 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,402 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83016000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
