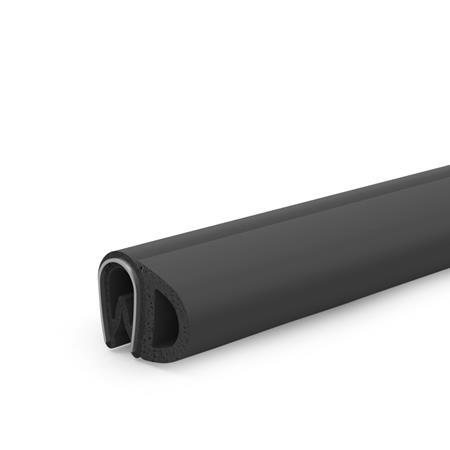

Tiivistesaumat GN 2182

Tyyppi: D - Sivun tiivisteprofiili

Yleiset tiedot Tekniset tiedot Asennusesimerkkejä Rakennusesimerkkejä Muovin ominaisuudet

Tuotteen kuvaus

GN 2182 tiivistesaumoja voidaan käyttää ovien, luukkujen ja kansien tiivistämiseen. Profiilit painetaan käsin metallilevyjen etuosaan. Upotettu kiinnityssisäke estää irtautumisen. Liimaa tai muita tartunta-aineita ei tarvita.

Kun profiili on asennettu, sen tulisi muuttaa hiukan muotoaan w₂ mukaisesti. Näin varmistetaan optimaalinen tiivistys. Suosittelemme ohjesäännön mukaisen sijoitussäteen (r₁...r₄) noudattamista, jotta voidaan varmistaa profiilin kunnollinen tiiveys ja helpottaa asentamista.

Tekninen eritelmä

Kiinnitysprofiili
Polyvinyylikloridi (PVC)

musta
Kovuus 70 ±5 Shore A
vedenpitävä

Tiivisteprofiili
Eteenipropeenidieeni-kumi (EPDM)

musta
Kovuus 25 ±5 Shore A
vedenpitävä

Käyttölämpötila -40 °C - +90 °C

Puristussisäke
Puristusvanne, teräs

RoHS

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

h₁ Tyyppi A	h₁ Tyyppi D	Pituus l metreissä	a Puristusväli	b	h₂	h₃	h₄	k	r₁	r₂	r₃	r₄	w₁	w₂ enintään 50% sallittu muodonmuutos

-	9,5	20	50	1...2	9	8	1,5	4	3,25	15	20	30	50	8,75	6,75
14,5	-	20	50	1...2	6,5	8	-	-	-	40	20	10	-	6,5	5,25
