GN 631.5 Painealustat Ruostumaton teräs, standardiosille pallokärjellä

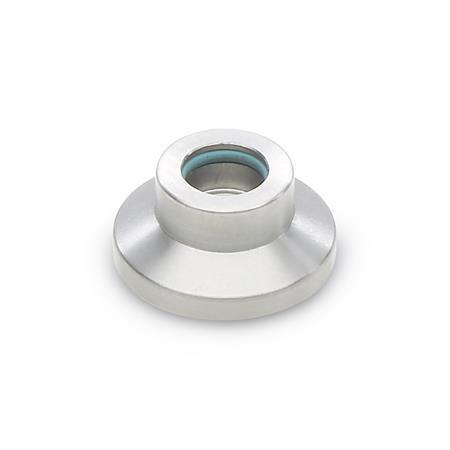

Painealustat GN 631.5: Ruostumaton teräs, standardiosille pallokärjellä
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Painealustoja GN 631.5 käytetään kiinnittämiseen ja puristamiseen silloin, kun pinnat tulee suojata vaurioitumiselta. Käyttösovelluksesta riippuen useita pallokärjellä varustettuja standardiosia on saatavissa lisävarusteina.

Pallomainen työntökärki muodostaa yhdessä painealustan kanssa pallonivelen, joka mukautuu kiinnittämiseen sellaisille pinnoille, jotka ovat epätasaisia tai eivät ole kohtisuorassa ruuvin akseliin. Se myös estää kiinnityspinnan pyörimisen silloin, kun painealusta on kosketuksissa kiinnityspintaan.

Pallomainen työntökärki napsahtaa turvallisesti kiinni painealustaan ja sen voi jälleen poistaa tarvittaessa.

Tekninen eritelmä

Ruostumaton teräs AISI 303

O-rengas
Fluoriputki (FKM)
Käyttölämpötila enintään 200 °C

RoHS

Lisävaruste

GN 632.1 Vaarnaruuvit (Teräs)
GN 632.5 Vaarnaruuvit (Ruostumaton teräs)
GN 306 Säädettävät lukitusvivut (Insert Stainless Steel, with Special Tip)
GN 6336.11 Tähtivääntimet
GN 7336.5 Pyälletyt ruuvit
GN 421.11 Pyälletyt ruuvit
GN 903 Lukitusruuvit
GN 903 Lukitusruuvit (Ruostumaton teräs)
GN 933.5 Ruostumaton teräs - Kuusiokantaruuvit

GN 631.5 Painealustat, ruostumaton teräs, standardiosille pallokärjellä luonnos
Piilota tekninen piirros
GN 631.5 Painealustat, ruostumaton teräs, standardiosille pallokärjellä luonnos

Tuotevaihtoehdot / Taulukko
Näytä / piilota sarakkeet
d1d2d3d4e ≈h1h2
214,512,8M 66103
216,112,8M 85103
217,812,8M 104,3103
219,412,8M 123,4103
254,513M 66,510,53
256,113M 85,510,53
257,813M 104,610,53
259,413M 123,610,53
324,514M 67113
326,114M 86113
327,814M 105113
329,414M 124,2113
406,116M 88134
407,816M 107134
409,416M 126,2134
506,116M 810,415,54
507,816M 109,315,54
509,416M 128,715,54

Koonti ja hinta
Ulkoläpimitta d1
Reiän läpimitta d2
Ulkoläpimitta d1
Reiän läpimitta d2

Valittu osa (Tilausohjeet)

Yhteensä (netto)
4,10 €
plus ALV 0,78 €
brutto 4,88 €
sis. materiaaliveloituksen: 0,11 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,016 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73269098
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 564 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 565 kpl, ota meihin yhteyttä toimitusajan osalta.
