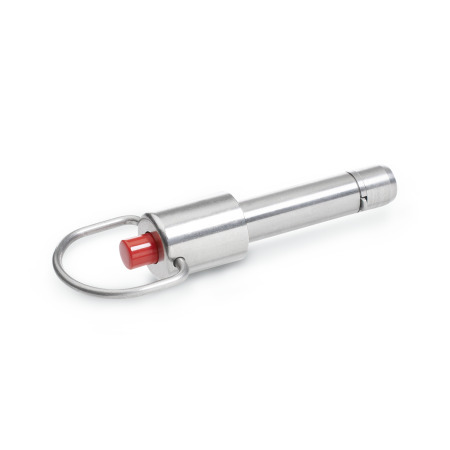

GN 214.3 Lukitustapit Ruostumaton teräs, liukukappale muovia, aksiaalisella lukolla (säppi)

Valokuva

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

Standardilehti GN 214.3 Tulosta tämä sivu Lukitustappityyppien luettelo Kuulalukitustappien / lukitustappien kuormituskapasiteetti Ruostumattoman teräksen ominaisuudet Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

Aksiaalisella lukolla varustettuja lukitustappeja GN 214.3 käytetään erilaisten kiinnitysjärjestelmien nopeaan kiinnittämiseen, kytkentään ja lukitsemiseen. Tyypillisiä sovelluksia ovat kohdistustapit, joita täytyy usein poistaa ja kiinnittää uudelleen.

Ruostumattomasta ohuesta teräspellistä valmistettu suorakulmainen säppi pitää lukitustapin aksiaalisessa asennossa reiässä. Säppi voidaan vetää sisään painiketta painamalla ja kun se vapautetaan, se palauttaa painejousen takaisin lukittuun asentoon.

Kääntyvällä nostorenkaalla varustettu versio sopii ihanteellisesti käytettäväksi ahtaissa tiloissa.

Tekninen liite sisältää kaksipuolisen leikkuuvastuksen (murtolujuus) kuormituskapasiteetit.

Tekninen eritelmä

Tappi
Ruostumaton teräs AISI 303

Säppi
Ruostumaton teräspelti AISI 304

Nostorengas
Ruostumaton teräs AISI 301

Painike / Liuku
Muovi

lämpötilankestävyys enintään 80 ºC
Punainen painike

Jousi
Ruostumaton teräs AISI 301

RoHS

Lisävaruste

Kuulaketjut GN 111
Kuulaketjut GN 111.5
Kiinnitysvaijerit GN 111.2
Kiinnitysvaijerit GN 111.2
Spiraaliketjut GN 111.4

Tekninen piirros

GN 214.3 Lukitustapit, ruostumaton teräs, liukukappale muovia, aksiaalisella lukolla luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

d₁ -0,1	l₁ +0,4 Minimikoko															a	b	d₂	d₃	d₄	d₅	l₂	l₃

6	10	12	16	20	25	30	35	40	45	50	60	70	80	-	-	2,3	0,5	7,3 +0,5	5,9	12	23	7	38
8	10	16	20	25	30	35	40	45	50	60	70	80	90	100	-	2,8	0,6	9,8 +0,5	7,9	12	23	8,4	38
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	3,3	1	11,7 +1	9,9	16	28	9,8	42
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	3,8	1	13,7 +1	11,9	16	28	11,3	42
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	4,8	1,2	18,7 +1	15,9	20	32	14,2	46,5

Koonti ja hinta

Avaa 3D-konfiguraattori

Kuulalukitustappien kuormituskapasiteetti

Luonnos Lukitustappien kuormituskapasiteetti

Tiedot
Kaksipuolisille leikkuuvastuksille taulukossa määritellyt kuormituskapasiteetit (murtolujuus) on laskettu tai määritelty teoreettisesti DIN 50141:n perusteella.

Samalla viereisen luonnoksen mukaan vaarassa oleva pultin poikkileikkaus S huomioitiin kahtena leikkuutasona ennen murtumaa.

Yllä annetut arvot on saatu testisarjoilla, joissa rajoitettuun määrään säätöjalkoja kohdistettiin rajoitetun ajan kestänyt pystysuora staattinen kuormitus. Yleensä ne eivät muodosta takuuta tilanteesta.

Käyttäjän tulee määritellä, onko tuote sopiva aiottuun käyttötarkoitukseen. Ympäristötekijät voivat vaikuttaa määritettyihin arvoihin.

Asianmukainen turvatekijä tulee ottaa huomioon suunnittelussa.

Kuormituskapasiteetti F kN ≈ kaksipuolinen leikkuuvastus DIN 50141 mukaan (murtolujuus)

Näytä / piilota sarakkeet

d₁	GN 214.3

6	17
8	35
10	47
12	75
16	138

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

12,50 €

plus ALV 2,38 €
brutto 14,88 €

Varastossa

sis. materiaaliveloituksen: 0,03 €

Materiaaliveloitus sisältyy jo hintaan.

Paino: 0,018 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.
