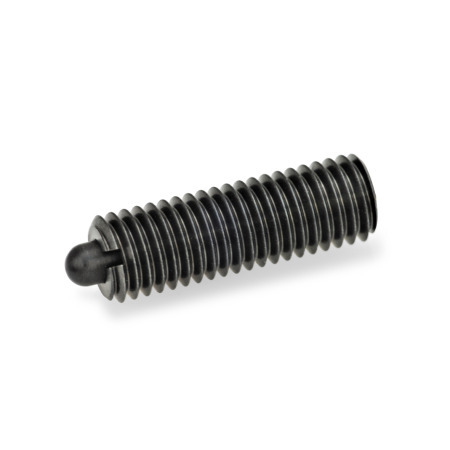

GN 616.1 Jousitapit tiivistetyllä pultilla

Jousitapit GN 616.1: tiivistetyllä pultilla
Tyyppi: S - Teräs, standardi jousikuorma

Tuotteen kuvaus

GN 616.1 -jousitappeja käytetään lukitsemiseen sekä puristus- ja kiinnipitämistarkoituksiin. Tiiviste estää nesteiden ja lian pääsyn.

Tapin sivulla olevaa halkiota käytetään taskureikiin ruuvaamiseen. Tätä varten on saatavissa asennustyökalut GN 611.5 (ks. taulukko).

Tekninen eritelmä

Kotelo
Teräs
mustattu


Pultti
Teräs
karkaistu


Jousi
Ruostumaton teräs AISI 303


Tiiviste
Akryylinitriittibutadieeni-kumi (NBR)


RoHS

Lisävaruste

Asennustyökalut GN 611.5 (Code No. See Table)
Asennuslohkot GN 3492 (Ruostumaton teräs)

Piilota tekninen piirros
GN 616.1 Jousitapit, teräs, tiivistetyllä pultilla luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

STeräs, standardi jousikuorma
SSTeräs, suuri jousikuorma
Näytä / piilota sarakkeet
d1d2Pituus lw
puristus
Jousikuorma N ≈
standardi (tyyppi S)
alussa


lopussa
Standardi kuorma N ≈
korkea (tyyppi SS)
alussa


lopussa
Koodinro.
Asennustyökalu
M 83,82639241739GN 611.5-M10
M 104283,515302243GN 611.5-M10
M 12635424504080GN 611.5-M12
M 167,5405365844113GN 611.5-M16

Koonti ja hinta

Kierre d1
Tyyppi


Eritelmät

Kierre d1
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
5,41
plus ALV 1,03 €
brutto 6,44 €
Paino: 0,006 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 159 kpl toimitettavissa 1-2 päivässä
  • 358 kpl toimitettavissa 3-7 päivässä
  • Jos tilaat vähintään 359 kpl, ota meihin yhteyttä toimitusajan osalta.
