Jousitapit GN 615.1

Tyyppi: B - Teräs, standardi jousikuorma

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

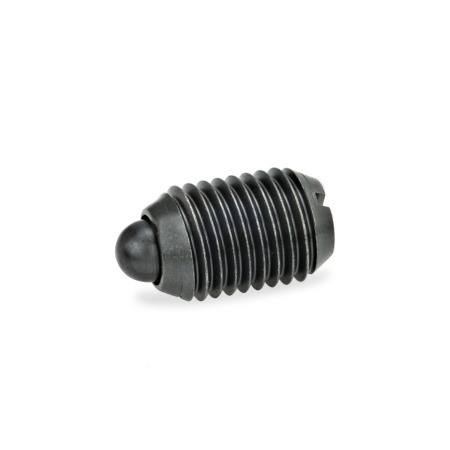

GN 615.1 -jousitappeja käytetään pidättiminä sekä työntö- ja vapautustoimenpiteisiin, ja myös ulostyöntiminä.

Tekninen eritelmä

Tyyppi B / BS
- Kotelo
  Teräs, mustattu
- Pultti
  Teräs, pintakarkaistu, mustattu

Tyyppi BN / BSN
- Kotelo
  Ruostumaton teräs AISI 303
- Pultti
  Ruostumaton teräs AISI 303, nitrattu

Jousi
Ruostumaton teräs AISI 631

Tyypin BS / BSN merkintä:
Kotelo 2 pituussuuntaisella merkinnällä

RoHS

Lisävaruste

Asennuslohkot GN 3492 (Ruostumaton teräs)

d₁ Tyyppi B Tyyppi BN	Tyyppi BS Tyyppi BSN	d₂ -0,1	l	w Puristus	Jousikuorma N ≈ standardi (tyyppi B / BN) alussa	lopussa	Jousikuorma N ≈ korkea (tyyppi BS / BSN) alussa	lopussa

M 4	-	1,8	9	1,5 +0,3 / -0,4	4,5	12,5	-	-
M 5	-	2,4	12	2	5	13	-	-
M 6	M 6	2,7	14	2	6	17	11	25
M 8	M 8	3,8	16	2	16	33	23	59
M 10	M 10	4,5	19	2,5	19	42	20	54
M 12	M 12	6	22	3,5	22	57	38	96
M 16	M 16	8,5	24	4,5 ±0,3	38	78	50	100
M 20	M 20	10	30	6,5	39	81	52	133
M 24	M 24	13	34	8	72	155	91	223
