GN 212.3 Säädettävät kiristysvivut Teräs, kierretappi

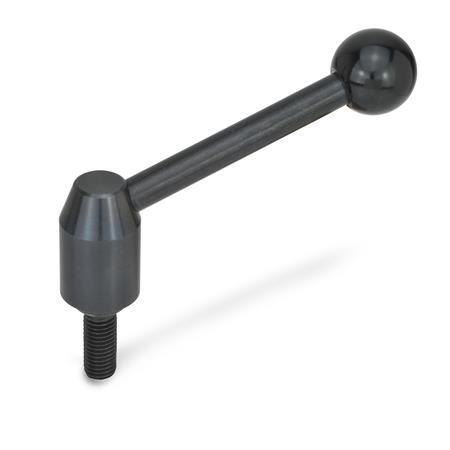

Säädettävät kiristysvivut GN 212.3: Teräs, kierretappi

Tyyppi: E - kulmavipu

Tuotteen kuvaus

Säädettävät kiristysvivut GN 213.3 ovat erityisen hyödyllisiä silloin, kun osia tulee kiinnittää rajoitetulla kiristysvälillä tai kun vaaditaan erityistä vivun asentoa. Kierresisäke on kytketty keskiöön hammastuksilla, jotka voidaan vapauttaa.

Vivusta vetämällä hammastukset kytkeytyvät irti, ja vipu voidaan näin kääntää ihanteelliseen lukitusasentoon. Kun vipu vapautetaan, ne kytkeytyvät uudelleen automaattisesti.

Tekninen eritelmä

Keskiö / Varret
Teräs, mustattu

Aseta
Teräs, mustattu
Vetolujuusluokka 5.8

Pallonupit DIN 319
Muovi, fenolihartsi (PF)
musta, kiiltävä viimeistely

Turvalukkorengas
Muovi, polyasetaali (POM)

RoHS

GN 212.3 Säädettävät kiristysvivut, teräs, kierretappi luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi

E	kulmavipu
D	suora vipu

Näytä / piilota sarakkeet

d₁	d₂	l₁								d₃	d₄	d₅	h₁	h₂	h₃	h₄ ≈ Tyyppi E	Tyyppi D	h₅ Isku	l₂ ≈ Tyyppi E	Tyyppi D	l₃ ≈

21	M 8	12	16	20	25	32	40	50	63	13,5	8	20	33,5	31	1	59	36	4	75	80,5	70
21	M 10	20	25	32	40	50	63	80	-	13,5	8	20	33,5	31	1	59	36	4	75	80,5	70
24	M 10	16	20	25	32	40	50	63	80	16	10	25	40	37	2,5	75	43,5	4,5	101	108	96
24	M 12	25	32	40	50	63	80	-	-	16	10	25	40	37	2,5	75	43,5	4,5	101	108	96
28	M 10	16	20	25	32	40	50	63	-	19	12	30	48,5	44,5	4,5	89	52,5	4,5	116	124	110
28	M 12	16	20	25	32	40	50	63	80	19	12	30	48,5	44,5	4,5	89	52,5	4,5	116	124	110
33	M 12	25	32	40	50	63	-	-	-	23	12	32	55	51,5	6	100,5	60	5,5	131,5	140,5	124
33	M 16	32	40	50	63	80	-	-	-	23	12	32	55	51,5	6	100,5	60	5,5	131,5	140,5	124
40	M 16	40	50	63	80	-	-	-	-	28	14	35	68	64	6	118	71,5	5,5	148	158	138
40	M 20	40	50	63	80	-	-	-	-	28	14	35	68	64	6	118	71,5	5,5	148	158	138
