GN 425 U-kahvat Teräs

Valokuva

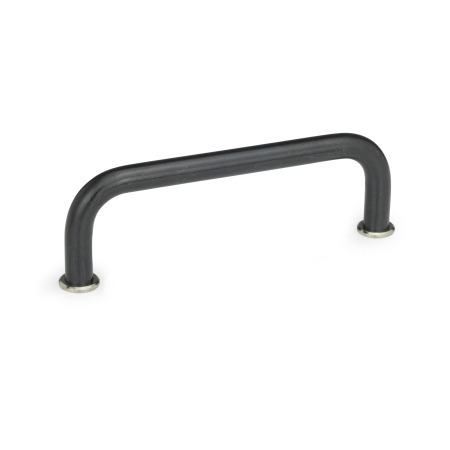

GN 425 U-kahvat, teräs Materiaali: ST - Teräs
Pinta: BT - mustattu
Materiaali: ST - Teräs
Pinta: BT - mustattu
GN 425 U-kahvat, teräs Materiaali: ST - Teräs
Pinta: BT - mustattu GN 425 U-kahvat, teräs Materiaali: ST - Teräs
Pinta: CR - kromattu GN 425 U-kahvat, teräs Materiaali: ST - Teräs
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely

Tuotteen kuvaus

Tiedot

GN 425 -U-kahvat on valmistettu taivutetusta teräsprofiilista. U-kahvat läpimitoilla Ø d1 = 6, 8 ja 10 toimitetaan kahdella kohdistuslevyllä, joilla varmistetaan kahvan asianmukainen kiinnittyminen suurien kytkentäreikien tapauksessa. Levyt sisältyvät irrallisina.

Valmistusprosessin ansiosta erityismalleja voidaan toimittaa myös suhteellisen pienissä erissä.

Ulkotiloihin tarkoitetuissa käyttötarkoituksissa ruostumaton teräsversio on kromattua versiota parempi.

Tekninen eritelmä

Teräs
  • muovipinnoitettu
    musta, RAL 9005, teksturoitu viimeistelySWSW
  • kromattuCRCR
  • mustattuBTBT

Kohdistuslevyt
Sinkkivalu, nikkelöity

RoHS

Tekninen piirros

3D
Piilota tekninen piirros
GN 425 U-kahvat, teräs luonnos

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet
d1Pituus±0,5d2d3hrt
min.
6324555*6488*--M 392677
855*6488*96100120*128M 41235108
1088*100120*180*200235*-M 515431212
12125160200250---M 6-511412
16160200250300---M 6-591812
* sopiva 19” laitekaapeille ja kaappiratkaisuihin

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät


Kahvan läpimitta d1
Pituus I
Pinta
BT
CR
SW

Valittu osa (Tilausohjeet)

Yhteensä (netto)
2,61
plus ALV 0,50 €
brutto 3,11 €
Varastossa
Paino: 0,020 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin+49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus
Kokonaisarvo (netto) tilausta kohden:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 53 mukaisia, voimassa alkaen 1. toukokuuta 2021, plus ALV vain Saksan tapauksessa.
