GN 425 Empuñaduras de estribo Acero

Foto

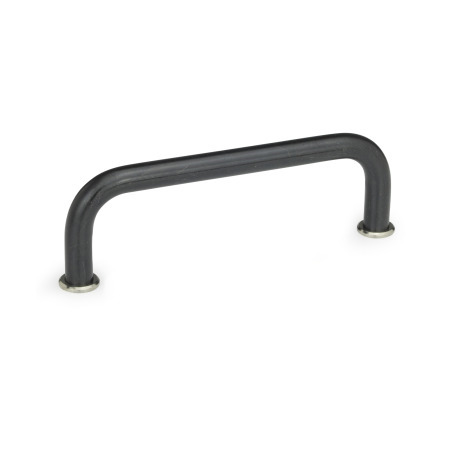

GN 425 Empuñaduras de estribo, acero Material: ST - Acero
Acabado: BT - pavonado
Material: ST - Acero
Acabado: BT - pavonado
GN 425 Empuñaduras de estribo, acero Material: ST - Acero
Acabado: BT - pavonado GN 425 Empuñaduras de estribo, acero Material: ST - Acero
Acabado: CR - cromado GN 425 Empuñaduras de estribo, acero Material: ST - Acero
Acabado: SW - negro, RAL 9005, acabado texturado

Descripción del producto

Información

Las empuñaduras de estribo GN 425 están fabricadas con un perfil de acero curvado. Las empuñaduras de estribo con Ø d1 = 6, 8 y 10 se entregan con dos arandelas de apoyo para garantizar que la empuñadura haga contacto correctamente incluso con orificios de montaje grandes. Las arandelas se adjuntan sueltas.

Gracias al proceso de fabricación, es posible suministrar diseños especiales aún en cantidades relativamente pequeñas.

La versión de acero inoxidable es preferible a la cromada para uso en exteriores.

Especificación

Acero
  • con revestimiento de plástico
    negro, RAL 9005, acabado texturadoSWSW
  • cromadoCRCR
  • pavonadoBTBT

Arandelas de apoyo
Zamac, niquelado

RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
GN 425 Empuñaduras de estribo, acero Esquema

Opciones del artículo / Tabla

Mostrar / ocultar columnas
d1Longitud l ±0,5d2d3hrt
mín.
6324555*6488*--M 392677
855*6488*96100120*128M 41235108
1088*100120*180*200235*-M 515431212
12125160200250---M 6-511412
16160200250300---M 6-591812
* adecuadas para carcasas de 19"

Estructura y precio

Abrir el configurador 3D
Especificaciones


Diámetro de la empuñadura d1
Longitud l
Acabado
BT
CR
SW

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
2,61
más IVA 0,50 €
bruto 3,11 €
En stock
Peso: 0,020 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono+49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas)).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento
Con un valor total (neto) por pedido:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 53, válida el 1 de mayo de 2021, más IVA solo válidos para Alemania.
