GN 970 Escuadras de montaje lados iguales

Foto

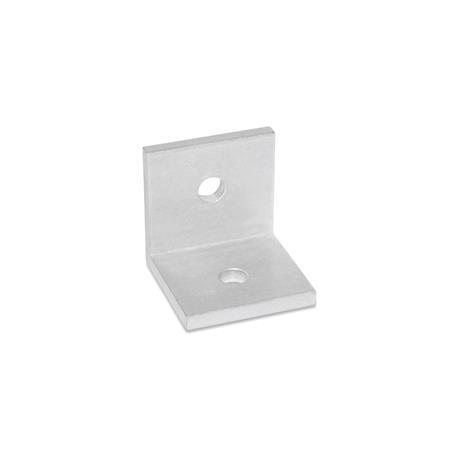

GN 970 Escuadras de montaje, lados iguales Material: ALM - Aluminio
Tipo: B - con orificios
Material: ALM - Aluminio
Tipo: B - con orificios
GN 970 Escuadras de montaje, lados iguales Material: ALM - Aluminio
Tipo: B - con orificios GN 970 Escuadras de montaje, lados iguales Material: ALM - Aluminio
Tipo: A - sin orificios GN 970 Escuadras de montaje, lados iguales Material: STB - Acero estructural
Tipo: A - sin orificios GN 970 Escuadras de montaje, lados iguales Material: STB - Acero estructural
Tipo: B - con orificios

Descripción del producto

Información

Las escuadras de montaje GN 970 se utilizan de forma universal para la conexión y fijación en ángulo recto de, por ejemplo, placas base o cubiertas.

El tipo A permite el uso de plantillas de perforación específicas de la aplicación, así como la fijación mediante soldadura.

Los soportes de instalación tipo B tienen 2 o 4 orificios, en función de la longitud l1.

Especificación

Acero estructuralSTB
estirado, con bordes afilados
pavonado

AluminioALM
prensado
mate, mecanizado fino

RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
GN 970 Escuadras de montaje, lados iguales Esquema

Opciones del artículo / Tabla

Tipo

Asin orificios
Bcon orificios
Mostrar / ocultar columnas
h1
ALM

STB
b1l1b2dh2l2ms
30303030186,21815-4
30303060186,21815304
40404040248,22420-5
40404080248,22420405
50-50503010,23025-6
50-501003010,23025506

Estructura y precio

Abrir el configurador 3D
Especificaciones

Material


Länge h1
Länge h1
Longitud de la brida b1
Longitud l1
Tipo


Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
2,94
más IVA 0,56 €
bruto 3,50 €
En stock
Peso: 0,017 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono+49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas)).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 53, válida el 1 de mayo de 2021, más IVA solo válidos para Alemania.

Datos CAD

Otros formatos de datos

Inicio de sesión rápido

Para obtener datos CAD, introduzca su dirección de correo electrónico. Nos complacería que estuviera completamente registrado.

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de datos CAD Acerca las descargas de datos CAD
Guardar como favorito

Introduzca el código que puede encontrar en la imagen.

¿No ha encontrado el producto deseado?

Nuestro equipo de servicio está disponible de lunes a viernes, de 7:00 h a 17:30 h: +49 7723 6507 - 100

Ir a los elementos personalizados | Ir a las personas de contacto

GN 970-STB-40-40-80-BGN 970-ALM-40-40-80-AGN 970-ALM-50-50-50-AGN 970-STB-30-30-30-BGN 970-ALM-50-50-50-BGN 970-ALM-30-30-30-AGN 970-ALM-30-30-30-BGN 970-STB-40-40-80-AGN 970-ALM-30-30-60-AGN 970-ALM-40-40-40-BGN 970-STB-40-40-40-BGN 970-ALM-50-50-100-BGN 970-ALM-50-50-100-AGN 970-STB-30-30-30-AGN 970-ALM-40-40-80-BGN 970-STB-30-30-60-AGN 970-ALM-30-30-60-BGN 970-STB-40-40-40-AGN 970-STB-30-30-60-BGN 970-ALM-40-40-40-A
