GN 970 Montage-Winkel Baustahl / Aluminium, gleichschenklig

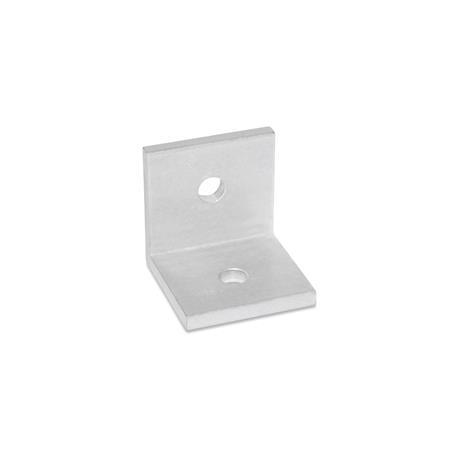

GN 970 Montage-Winkel, gleichschenklig Werkstoff: ALM - Aluminium Winkelform: B - mit Bohrungen
Werkstoff: ALM - Aluminium
Winkelform: B - mit Bohrungen
Normblatt GN 970 Diese Seite drucken

Produktbeschreibung

Montage-Winkel GN 970 werden universell zum rechtwinkligen Verbinden und Befestigen von z.B. Auflageplatten oder Abdeckungen verwendet.

Die Form A erlaubt das Einbringen anwendungsspezifischer Bohrbilder sowie die Befestigung durch Schweißen.

Die Montagewinkel der Form B sind in Abhängigkeit der Länge l1 mit 2 oder 4 Bohrungen versehen.

Ausführung

  • BaustahlSTB
    scharfkantig gezogen
    brüniert
  • AluminiumALM
    gepresst
    matt, gleitgeschliffen

RoHS

GN 970 Montage-Winkel, gleichschenklig Skizze
Technische Zeichnung ausblenden
GN 970 Montage-Winkel, gleichschenklig Skizze

Artikelvarianten / Tabelle

Form

Aohne Bohrungen
Bmit Bohrungen
Spalten ein-/ausblenden
h1
ALM
STB		b1l1b2dh2l2ms
30303030186,21815-4
30303060186,21815304
40404040248,22420-5
40404080248,22420405
50-50503010,23025-6
50-501003010,23025506

Artikelauswahl und -konfiguration
Werkstoff


h1
h1
b1
Länge l1
Winkelform


Ausführungen

Werkstoff


h1
h1
b1
Länge l1
Winkelform


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,72 €
zzgl. ges. Mehrwertsteuer 0,71 €
brutto 4,43 €
Sofort lieferbar
Gewicht: 0,016 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
76169990
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 970-ALM-30-30-30-AGN 970-ALM-30-30-30-BGN 970-STB-30-30-30-AGN 970-STB-30-30-30-BGN 970-ALM-30-30-60-AGN 970-ALM-30-30-60-BGN 970-STB-30-30-60-AGN 970-STB-30-30-60-BGN 970-ALM-40-40-40-AGN 970-ALM-40-40-40-BGN 970-STB-40-40-40-AGN 970-STB-40-40-40-BGN 970-ALM-40-40-80-AGN 970-ALM-40-40-80-BGN 970-STB-40-40-80-AGN 970-STB-40-40-80-BGN 970-ALM-50-50-50-AGN 970-ALM-50-50-50-BGN 970-ALM-50-50-100-AGN 970-ALM-50-50-100-B
