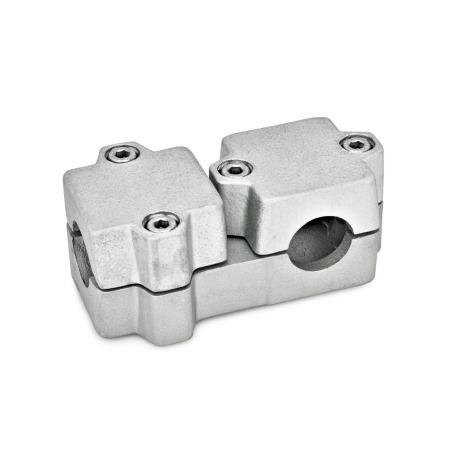

Abrazaderas de conexión en ángulo GN 194

d₁ / s₁: B - Orificio
d₂ / s₂: B - Orificio
Acabado: BL - natural, granallado mate

Descripción del producto

Los orificios de apriete de las abrazaderas de conexión en ángulo GN 194 no están mecanizados y están diseñados especialmente para tubos de construcción GN 990 o DIN 2391, DIN 2395 y DIN 2462.

Las versiones con orificios cuadrados también son adecuadas para sistemas de perfilería.

En las ubicaciones z del tornillo, los tornillos de cabeza hueca reducen el orificio transversal para la sujeción.

Para una sujeción sin herramientas, es posible reemplazar los tornillos de cabeza hueca con las empuñaduras ajustables GN 911 que se muestran en la tabla como accesorios.

Especificación

Aluminio
- con revestimiento de plástico
  negro, RAL 9005, acabado texturadoSW
- natural, granallado mateBL

Tornillos allen DIN 912
Acero inoxidable AISI 304

Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida

RoHS

Accesorio

Empuñaduras ajustables GN 911
Tubos de construcción GN 990 (Aluminio)

Su persona de contacto

¿Busca un socio de Ganter próximo a su localidad? Seleccione su país.

d₁ Orificio B	s₁ Orificio cuadrado V	d₂ Orificio B	s₂ Orificio cuadrado V	k Longitud de apriete	l₁	l₂	l₃	m	z Ubicaciones del tornillo	Accesorio Empuñadura recom GN 911 para z l₄

B 20	V 20	B 20	V 20	50	120	68	46	86	M8-35	63 \| 78
B 25	V 25	B 25	V 25	50	120	68	46	86	M8-35	63 \| 78
B 30	V 30	B 30	V 30	50	120	68	46	86	M8-35	63 \| 78
B 30	V 30	B 30	V 30	60	141	79	59	101,5	M8-50	63 \| 78
B 32	-	B 32	-	60	141	79	59	101,5	M8-50	63 \| 78
B 35	V 35	B 35	V 35	60	141	79	59	101,5	M8-50	63 \| 78
B 40	V 40	B 40	V 40	60	141	79	59	101,5	M8-50	63 \| 78
B 40	V 40	B 40	V 40	76	176	98	70	127	M10-60	78 \| 92
B 42	-	B 42	-	76	176	98	70	127	M10-60	78 \| 92
B 45	V 45	B 45	V 45	76	176	98	70	127	M10-60	78 \| 92
B 48	-	B 48	-	76	176	98	70	127	M10-60	78 \| 92
B 50	V 50	B 50	V 50	76	176	98	70	127	M10-60	78 \| 92
